今天小北和大家一起来学习LTM4644电源芯片的应用吧!该器件可配置为单输出(16A)、双输出(12A、4A 或 8A、8A)、三输出(8A、4A、4A)或四输出(每输出4A)的稳压器。

配置1四路输出

配置2三路输出

配置3二路输出

配置4二路输出

配置单路输出

4A

8A

8A

12A

16A

4A

4A

4A

8A

4A

4A

4A

在 55℃的环境温度时,它从12V输入提供高达13A电流和1.5V输出,或在200LFM气流时提供高达 14A电流。4个通道以90°的相位差工作,以在1MHz缺省开关频率或同步至一个700kHz至1.3MHz的外部时钟时,最大限度地降低输入纹波。通过增加一个高于4V的外部偏置电源,它可以在输入电源电压低至2.375V时调节输出。该稳压器还包括输出过压和过流故障保护。

LTM4644电源芯片的特点各优点有哪些呢?

1、每路输出可提供 4A 电流的四通道输出降压型 μModule® 稳压器

2、宽输入电压范围:4V 至 14V

3、2.375V 至 14V (采用外部偏置)

4、0.6V 至 5.5V 输出电压

5、每通道可提供 4A DC、5A 峰值输出电流

6、高达 5.5W 功耗 (TA = 60ºC,200 LFM,无散热器)

7、±1.5% 的总输出电压调节

8、电流模式控制、快速瞬态响应

9、可通过并联提供更高的输出电流

10、输出电压跟踪

11、内部温度检测二极管输出

12、外部频率同步

13、过压、过流和过热保护

14、9mm x 15mm x 5.01mm BGA 封装

如何调节输出电压呢?

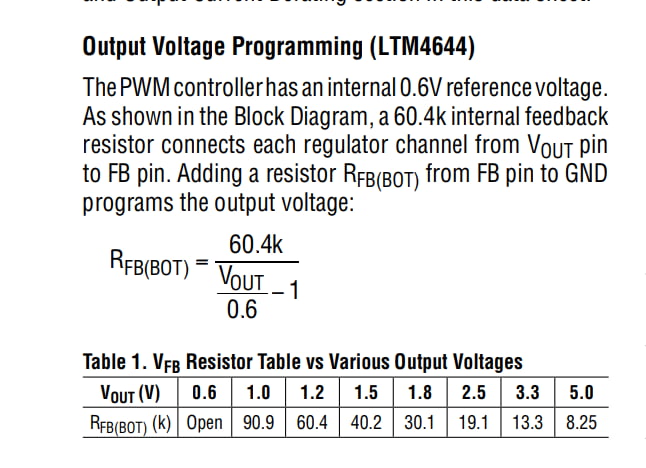

LTM4644内部参考电压为0.6V及60.4k内部电阻。

我们通过芯片的FB脚来计算:

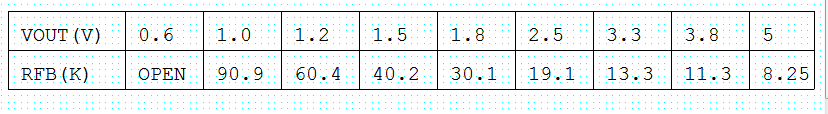

下小北和大家一起来算下1.2/1.8/5V来计算FB脚上应该接多大的电阻到地。

VOUT=1.2V,RFB=60.4K/(1.2/0.6-1K)

VOUT=1.8V,RFB=60.4K/(1.8/0.6-1K)

VOUT=5V,RFB=RFB=60.4K/(5/0.6-1K)

 LTM4644电源芯片的应用与分享

LTM4644电源芯片的应用与分享

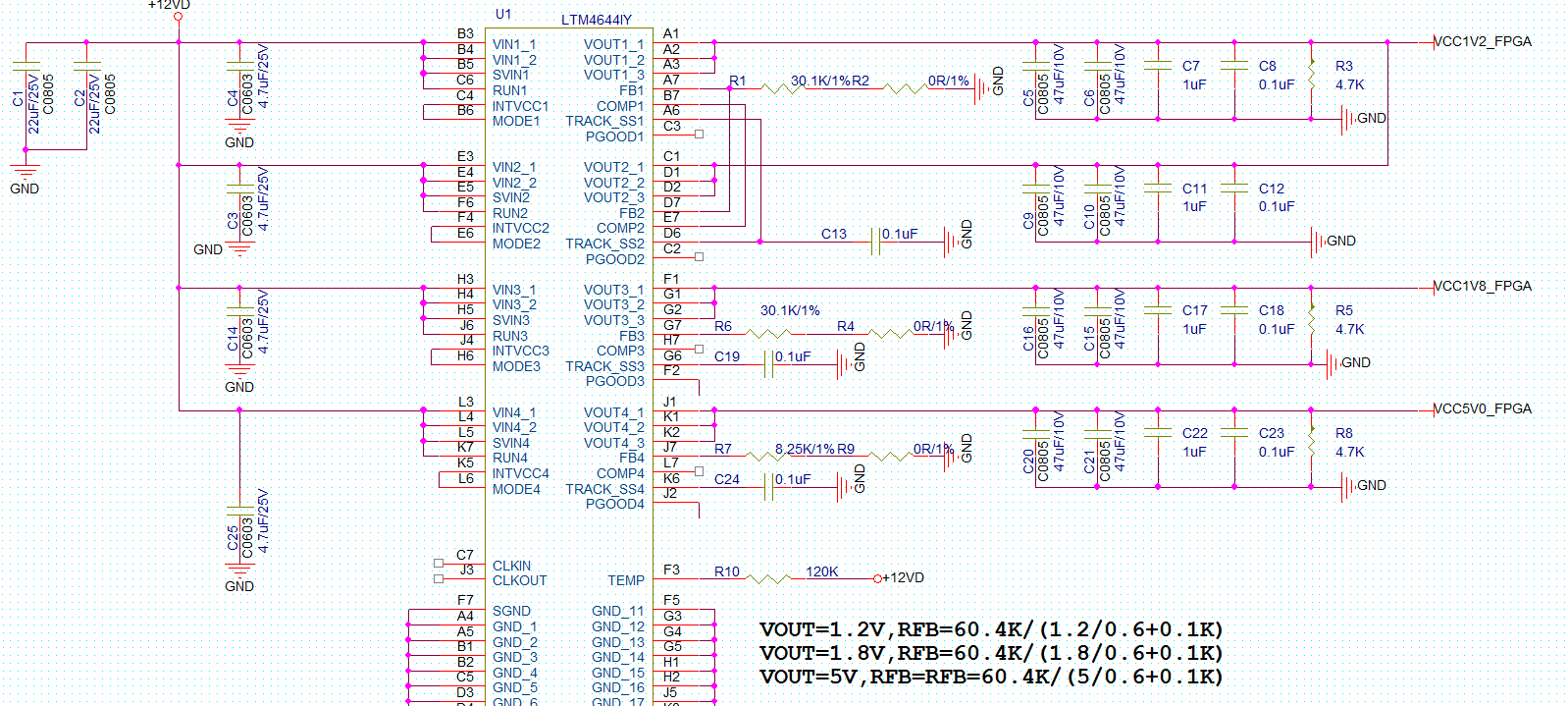

原理图如下:大家可以关注微信从公号回复ltm4644下载.

 LTM4644原理图

今天和小北学习这个电源芯片到这里结束了
