BUCK电路闭环控制/BUCK电路控制方式​

第一、BUCK电路闭环控制

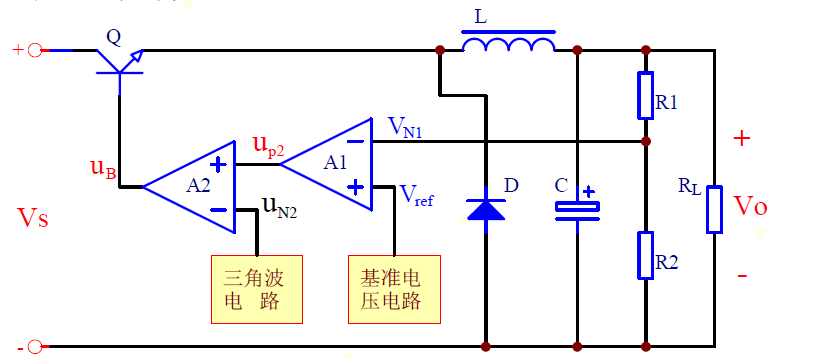

取样电路：R1、R2为取样电路，Vo的变化通过R1、R2传输到误差放大器的反相输入端。

放大电路：通过与同相输入端的基准电压进行比较，将Vo的变化量进行放大。

比较电路：放大电路的输出量与反相输入端的三角波进行比较，输出控制开关管的脉冲电压

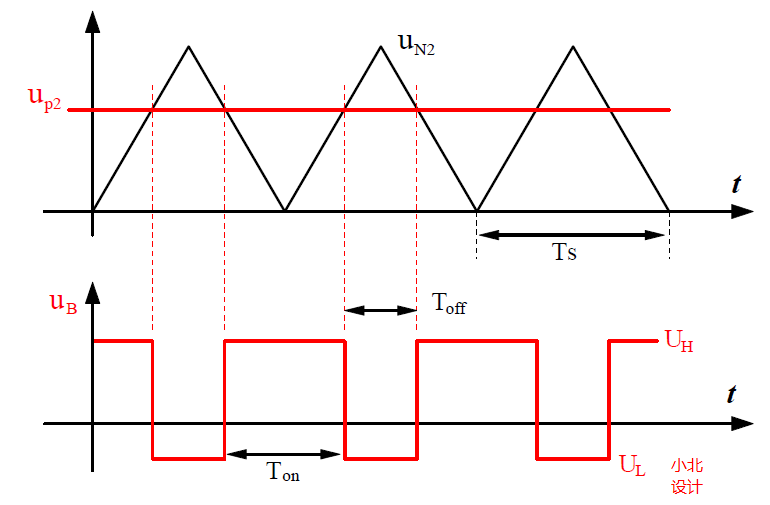

一：输出电压为额定值时，V _ref> V _N1> n ⋅U ₀ ,U_p2为一个定值，通过与比较器反相输入端的三角波进行比，得到占空比为一个定值的脉冲电压，并有这个脉冲电压去控制开关管的开通与关断的世间。

二：输出电压变化时，以负载减小时为例：

RL↑→ Uo↑→UN1↑→ Up2↓→ Ton↓→ D1↓→Uo↓。经过几个循环周期，Uo降到其额定值。

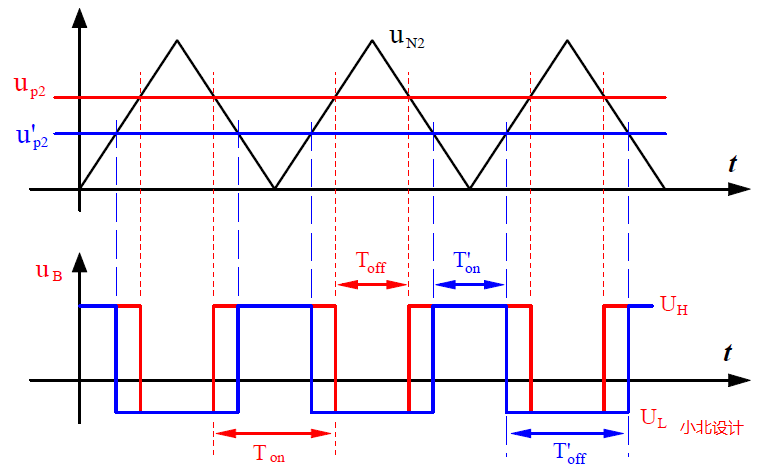

占空比自动调节的波形见下图。

BUCK电路控制方式

负反馈控制：通过上节的分析可知，将输出电压的变化量反馈回输入端，调控开关管的占空比D反方向变化，使输出电压稳定，可见其反馈是负反馈。

反馈控制对象：上节的分析是以输出电压的变化量为采样对象，故使输出电压稳定，如果以输出电流的变化量为采样对象，则可使输出电流恒定，一般的产品都是以输出电压为控制对象，所以，我们这里也以控制输出电压为例。

反馈控制方式：在上节的分析中，三角波的周期Ts是保持不变的，通过调节Ton的大小来改变占空比D，使输出电压稳定，这种调制方式称为脉宽调制（ Pulse Width Modulation ）。与PWM相对应的是PFM，既保持Ton恒定不变，通过调节三角波的周期Ts来改变占空比D，使输出电压稳定，这种调制方式称为变频调制（ Pulse Frequency Modulation ）。与PWM相比，PFM在现阶段的应用少一些，所以，我们这里只讨论PWM型控制环路。

脉宽调制电路都已经由半导体厂家予以集成化，这种集成电路（IC）一般简称为PWM IC，最常用的PWM IC是UC3842系列，SG3525、LM5025等也是我们所熟知的PWM IC 。

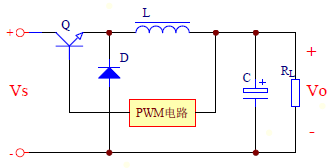

BUCK电路的PWM型控制的方

框图见下图：
