Altium Designer 如何绘制异形焊盘

异形焊盘，在我们PCB设计中，很常见。那如何来设置异形焊盘的创建呢？下面小北PCB设计带领大家一起来学习Altium Desinger异形焊盘的建立。我们一起来建立的异形封装，最终效果如下图所示：

我们来回忆一下，一个焊盘要包括那几个层呢？

答：TopLayer，Top Paste 钢网层 ，Top Solder 阻焊层。一个顶层贴片焊盘至少包含这三个层。下面我们开始做异形封装.

第一、我们首选在PCB中，而不是PCB库文件中。在中心放置一个焊盘。

第二、以中心焊盘为原心，画两个圆。

第三、在PCB中建立网络，操作如下图所示，如果您PCB中有网络就不要执行这一步。

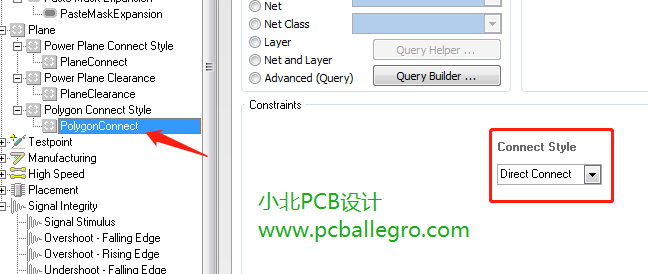

第四、在外围两圆的中间放置一个网络（建立的网络），开启规则（d+r）把铺铜设置为全连接。

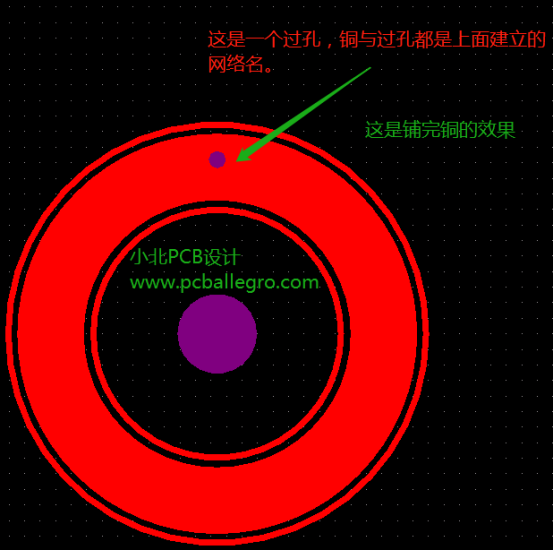

第五、然后对其覆铜外理。（如果是一个封闭的框框。 我们可以省去上面的第三，第四步骤，选择封闭结构，直接执行T+R+V，对应的形状就会出来。）

第六、把活铜变成死铜。变成死铜后，就无法变成活铜。如果您不懂，可以参考浏览AD活铜变死铜的步骤：http://www.pcballegro.com/Altuim_Designer/30.html

第七、把铜片复制到上面所说的三个层,您可以使用E+A快捷键粘贴。然后把它拷贝到封装文件中去。异形封装就到这里结束了，原创小北PCB设计
