Altium Designer 19如何开启捕抓中心和清除测量尺寸

Altium Designer by Allegro,pads,PCB电路板设计价格,小北PCB设计室

Altium Designer 19与10版界面有很大的不同,让我们有些迷惘。今天小北PCb,来教大家开启捕追及清除测量尺寸。在PCB设计中,定位与测量在PCB设计过程中,我们都会用到捕追功能,

栅格的开启,这个快捷命这些版中好像都没有改变,都是快捷键g。

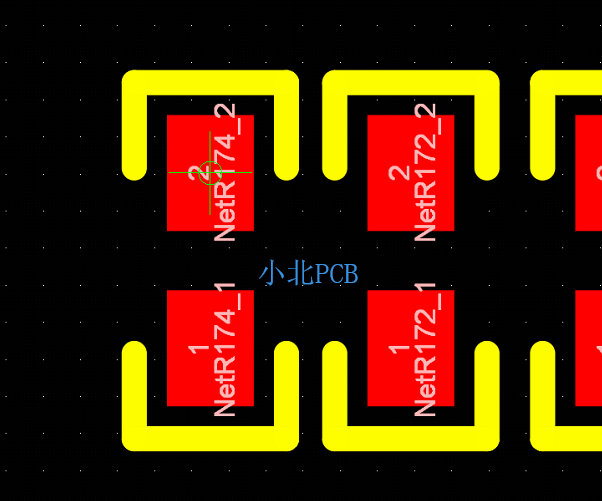

我们如何来吸取焊盘的中心呢?可以按Shift+e来切换捕抓焊盘中心,按g键来设置移动距离。

Altium Designer 19如何开启捕抓中心和清除测量尺寸

我们在测量二个焊盘时,PCB中会留下测量尺寸,我们如何消除呢?如下图所示。在ad19里,我们按Shift+C,就会清除测量尺寸标准信息。

Altium Designer 19如何开启捕抓中心和清除测量尺寸

原创由小北PCB,转载时请注明:小北PCB设计http://www.pcballegro.com/allegro/
