大家好,我是小北,我和大家分享的是Altium Designer 软件中如何尺寸标注和测量呢?

PCB设置完成后,我们习惯性我给它标注尺寸,有利于我们对板子的大小心中有个数。

下面和小北一起学习吧!

第一、打开PPCB设计文件,执行Place>Dimension,也可以执行快捷键P+D

 Altium Designer 软件中如何尺寸标注和测量呢?

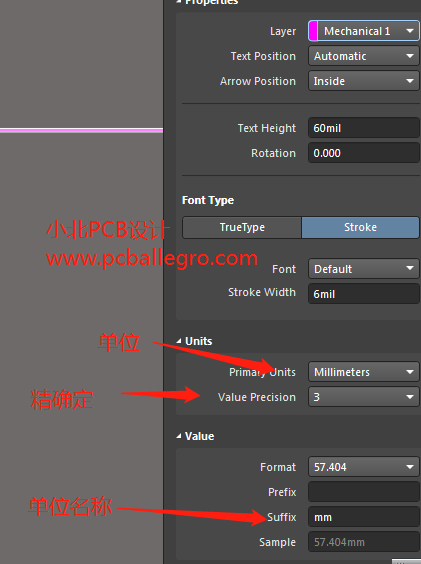

第二,我们选择任可一种Altium Designer 尺寸标注方,我们按下TAB键。弹出一个对话框。 下面是AD19版本的。其它版本设置差不多。太家可以试试。

标注放在那一层,可以根据自己的爱好来放置,最好不要放置在电气层中。

Altium Designer 软件中如何尺寸标注和测量呢?

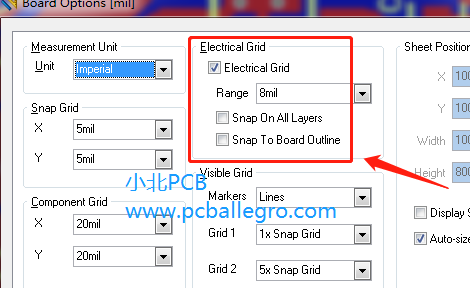

按下来我们一起来学习Altium Deigner测量的方法。18以上的版本按快捷键设置捕追,以前和版本按捷键D+O,弹出下面对话框。

Altium Designer 软件中如何尺寸标注和测量呢?

今天小北和大家一起学习Altium Designer 软件中如何尺寸标注和测量的课程就要结束了。更多的内容请关注小北设计。
