AD(Altium Designer) PCB封装设计技巧-焊盘等距离排列设计
我们在使用AD(Altium Designer)绘制封装库的时候,可能需要等间距排列很多焊盘,如果手工排列的话不仅费时费力,我们除了设置原点外,还要设置格点。那么我们需要如何操作才能实现焊盘的等间距排列呢?如下图MT3608芯片为例:
下面由小北详细介绍一下。
制格第一个焊盘,并且设置好起始引脚。然后按,Ctrl+x剪切该焊盘。
然后按快捷键e+a,从对话框Paste Special中选择Paste Array

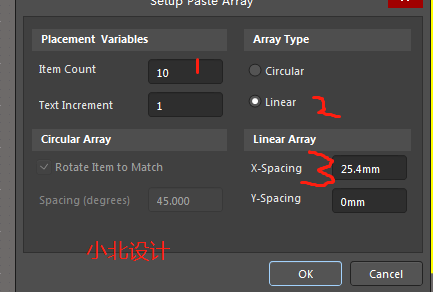

设置参数 ①焊盘数量,②排列方式,③间距
更的altium desigenr内容尽在小北PCB设计。做这MT3608用到这个功能可能不性高,
出现多pin时,我们应该可以用到。
