Mentor Xpediton铺铜设置及铺铜的连接方式

Mentor Graphics设计培训教程 by Allegro,pads,PCB电路板设计价格,小北PCB设计室

Mentor Xpediton铺铜设置及铺铜的连接方式

铺铜在PCB中是少不了的,铺铜一般分为动态铜,与死铜。下面小北PCB为大家详细介绍铺铜前有那些设置呢?

第一:设计铺铜是动态以及电源平面的设置,当然,您可以把所有的层设置成信号层。

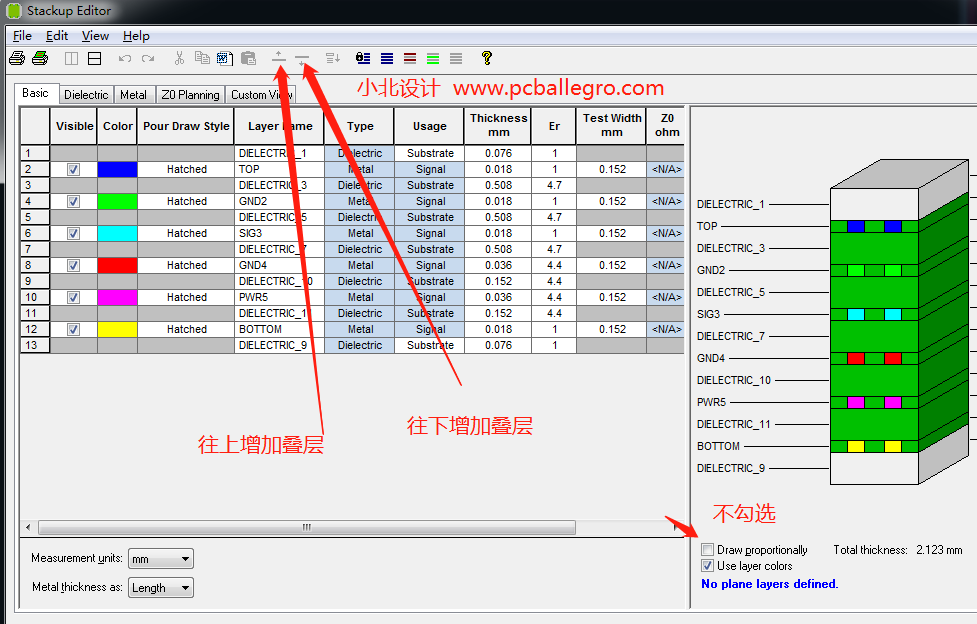

Mentor Xpediton铺铜设置及铺铜的连接方式

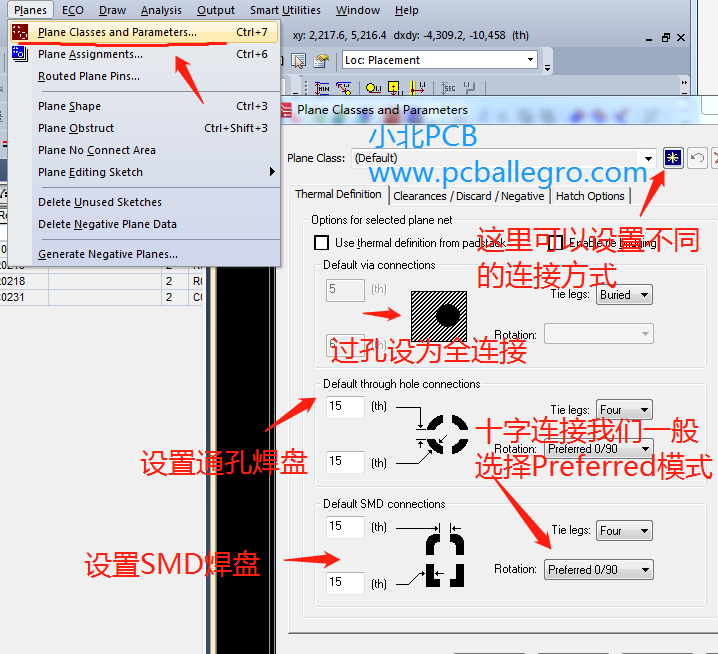

第二:设置铺铜全局的连接方式。
Mentor Xpediton铺铜设置及铺铜的连接方式
第三、单独设置某一焊盘的连接方式。
Mentor Xpediton铺铜设置及铺铜的连接方式

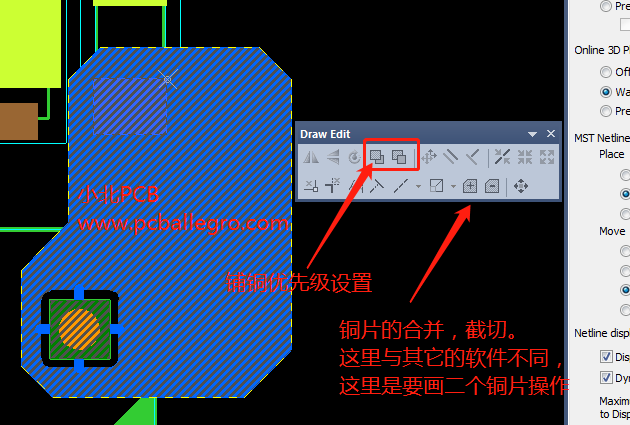

第四、铜片的合并以及铺铜的优先级别的设置。当然还有其它的修剪方式,有兴趣的朋友可以研究一下。
Mentor Xpediton铺铜设置及铺铜的连接方式

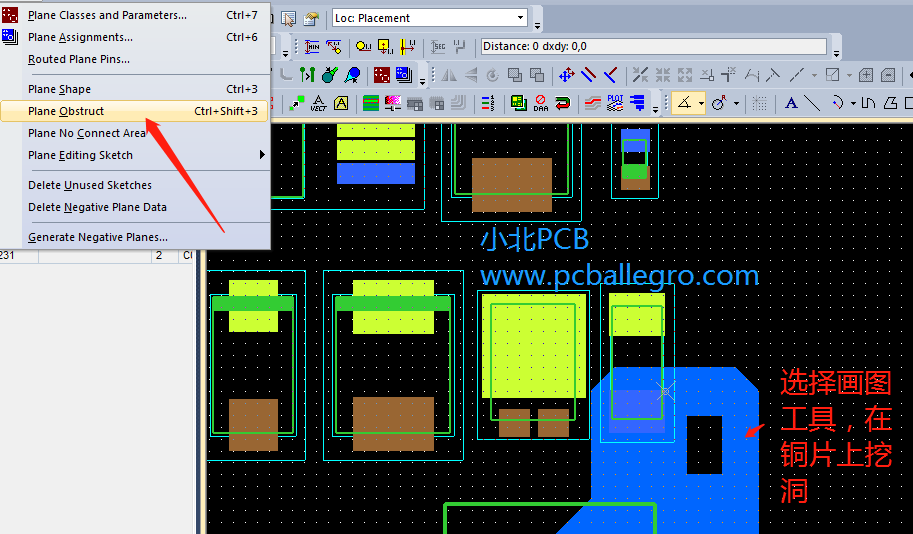

第五、铜片的挖孔。
Mentor Xpediton铺铜设置及铺铜的连接方式
第六,给铺铜指点网络。
我们可以在布线模式下,选中某一网络,直接按F12键铺铜。

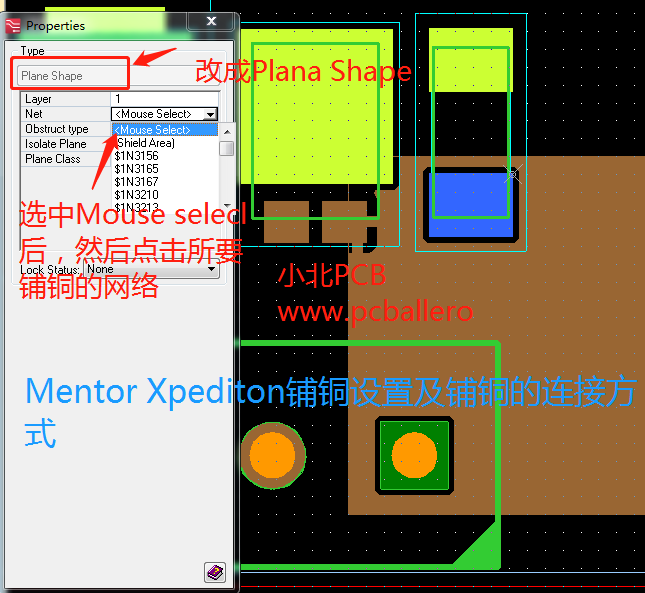

如果我们在绘图模式下,我们先画一个图形,然后打开其属性,改成铜片,变选中mouse selecl后单击需要铺铜的信号。
mentor Xpeditionq铺铜网络赋值

原创由小北PCb发布,更多Mentor Xpediton知识我们将在后面讲确。

转载时,请注明:小北PCB设计室,http://www.pcballegro.com/mentor/xpedition/136.html
