allegro转pads的方法

PCB设计知识 by Allegro,pads,PCB电路板设计价格,小北PCB设计室


很高兴和大家一起来学习,下面由小北和大家一起学习下Allegro转Pads的方法。首先电脑中需要按装这两个软件,但是pads需要完整板的,简化板本试过几次都没有成功。我们分为几个步骤来学习。

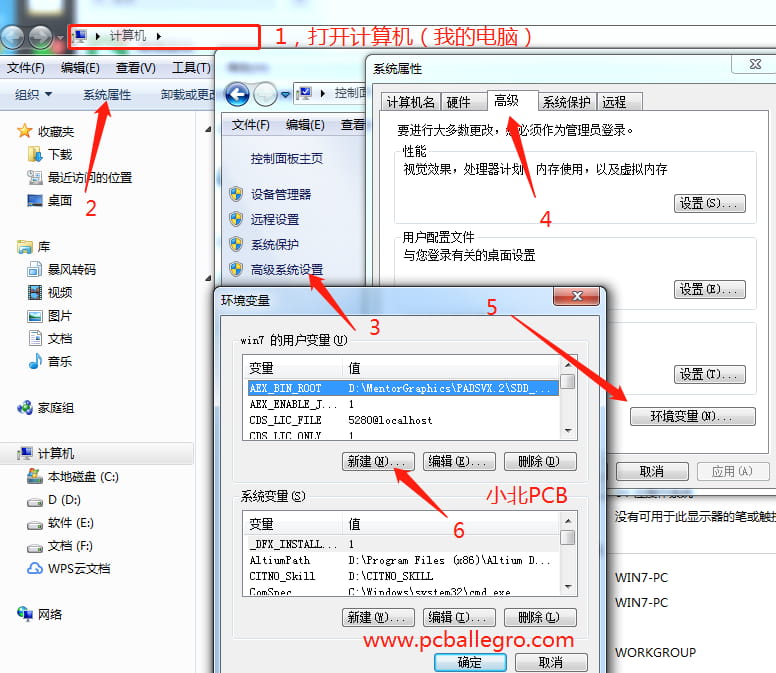

第一步:设计系统环境。设置用户变量中的 pads, allegro相关变量。

变量:AEX_BIN_ROOT 值:D: MentorGraphics>PADSVX1.2>SDD_HOME>translators>win32bin (值:软件按装的位置,可以是9.5版本,也可以是VX1.0等不同的版本)。

变量:AEX_ENABLE_JOBPREFS_LAYER_FIX值:1。

变量:HOME 值:C:Users>win7>AppData>Roaming>SPB_Data (这个值是allegro快捷键存放位置器,也可以随意放置在那个盘,我们可以采用默认的路径)。


设置软件环境变量,PCB外包设计及教程


第二步:把pads按装目录下的D:MentorGraphics>PADSVX1.2>SDD_HOME>translators>skill_scripts,文件夹中的所有文件复制到allegro的C:Users>win7>AppData>Roaming>SPB_Data(这个值是我们刚才建立allegro快捷键文件夹中。如果您没有建立,那放入默认的文件夹中)。

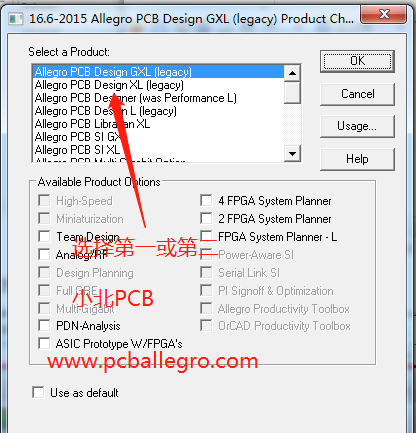

第三步:我们打开allegro PCB软件,可以选择第一项或第二项。

allegro转pads的方法

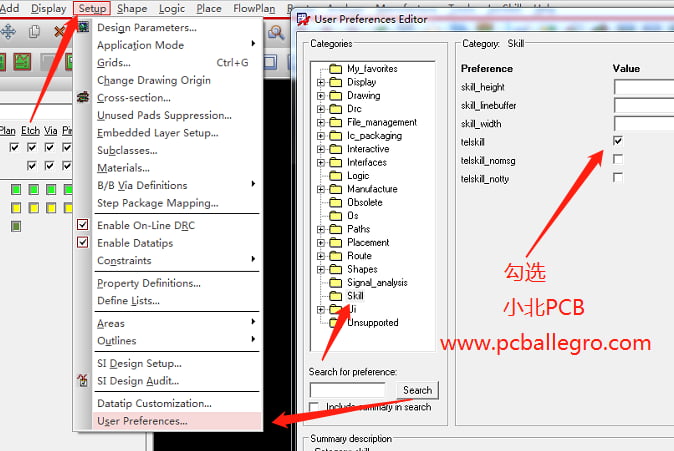

打开allegro软件后,我们执行setup>user Perferences..然后选择skill对应的telskill命令进行勾选。使用后,会弹出一个对话框,我们直接关闭就行。

 allegro转pads的方法

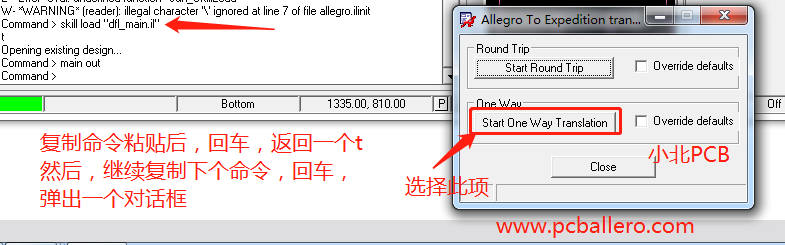

转换前,我们打开allegro文件,将《skill load "dfl_main.il"》命令复制到下面的命令框下。再按回车键。(这里要注意下,文件夹必须以英文命名,不能有任何中文及中文符号。否则会导致转换错误。)软件命令栏中自动返回一个t字。

如下图所示:再复制《main out》  回车,弹出对话框,然后选择StarOne Way Translation。

等待运行结束 ,运行过程中不能有报错,如果有错误,请查找原因并且修正,直到运行成功后commend命令栏提示成功,DONE 。


allegro转pads的方法

第4步:打开 PADSLayout软件,然后选择导入文件,选择刚刚处理的 allegro文件。软件自动转化成pads格式的文件。

allegro转pads的方法

今天的课allegroPADS的方法就要结束了,更多allegro设计内容请关注小北PCB
