Orcad中如何导出原理图封装库

大家好，我是小北，下面为大家讲解三种不同方法导出原理图封装库存。

方法一：

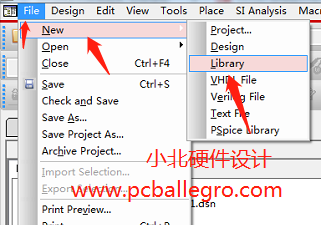

第一：我们先打开Orcad原理图，然后file>New Library建立库文件

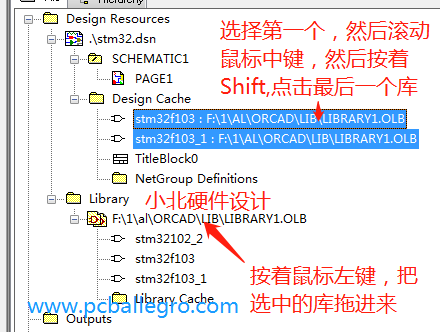

第二：选择原理图中所有的库存，选择第一个，滚动中键，移动最后，然后按着Shift键，点击最后一个。全部选中，然后按着鼠标左键，拖到刚建立的库中。

我们可以选择性的选择库，按着Ctrl，选择需要的原理图封装。然后拖到新建的库文件中去。Orcad就这样把原理图封装库导出来了。

方法二：

我们也以用复制粘贴的方法，打开原理图把需要的电路框选，按Carl+c复制下来，然后按Cart+V，粘贴新的原理图中。

方法三：

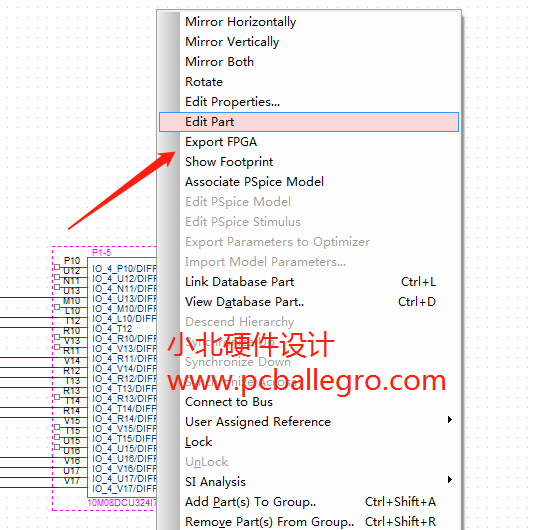

选择原理图中的某个器件，然后右击选择Edit Part命令，如下图所示：

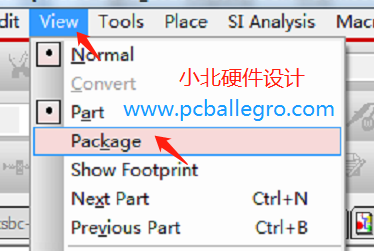

然后执行：view>pakage再执行file>save保存到库中去。

今天给大家讲解的Orcad中如何导出原理图封装库就到这里结束，更多的内容请关注小北设计。
