orcad导出excel格式的bom的清单

我是小北，今天又和大家分享orcad导出excel格式的bom的清单。它是做什么用的呢？答：BOM清单用来采购器件和焊接用的。一般情况下包含那些项呢：它包含器件数量、器件位号、器件值、器件封装大小等等。下面我们一起学习orcad原理图设计教程吧！

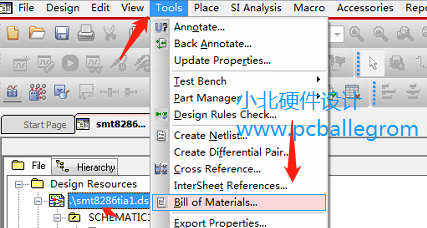

第一步：打开原理图，选择工程文件后执行Tools>Bill Of Materials命令，如下图示：

第二步：执行上面命令后，弹出下面对话框，如下图所示。接下来我们是对Header(标题），Combined property string(导出属性）就在这两项中上、进行改动就行，其它的选择默认。这里小北选择在excel表格中打开。

导出时标题尽量要和导出属性的名它一样。这样的bom更加有利于阅读。

那我们怎么填写呢？在Header中，我们以“t”隔天每一个项。Combined property string

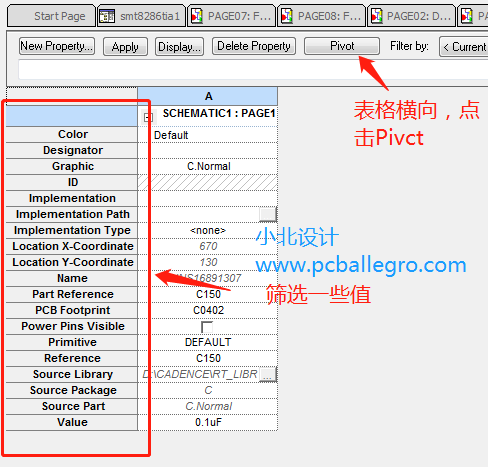

中，我们以“t{}”，括号中填写数值。我们可以在orcad原理图中双击任何一下器件，弹出下图来。

下面小北给出一般情况下的Header项目中填写：QuantitytReferencetValuettFootprint。分别是排序、器件位号、器件数值、封装：排序是1、2、3、、、。

Combined property string项目中填写：{Quantity}t{Reference}t{Value}t{PCB Footprint}

今天小北和大家分享orcad导出excel格式的bom的清单教程就这样结束了。更多的内容尽在小北设计。
