ORCAD无电气连接的引脚如何处理的呢？

ORCAD无电气连接的引脚如何处理的呢？

在电路设计时，我们可能有些引脚不会用到，便是ORCAD建立原理图是很严格的。若不放置无连接标识，引脚悬空，默认会报DRC错误 ，我们也可以对其关闭，不进行此项检查。下面就由小北和大家一起来学习ORCAD无电气连接的引脚如何处理方法吧！

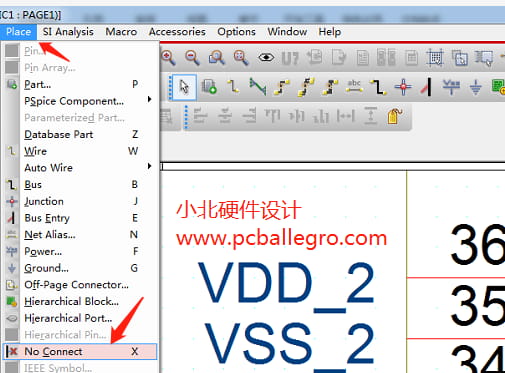

第一、增加无连接标注记符号，我可以可按快捷键x，也可以执行Place>No Connect命令，然后放置到引脚上。如下图所示：

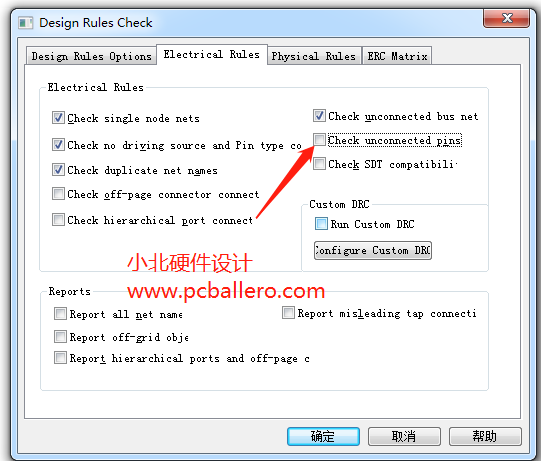

第二、关闭DRC不检查此，回到项目栏页并选择项目后，我们执行Tools>Design Rules Check>Electrical Rules弹出下面的对话框,把Check Unconnected Pins这项的勾取消。系统将不会检查到无电连接的DRCb.
