pads如何覆网格铜或实心铜及网络设置

在PCB设计中，覆铜是一个重要的步骤，所以今天我们的任务是学习如何覆铜。下面就由小北PCB详细讲覆铜的步骤。

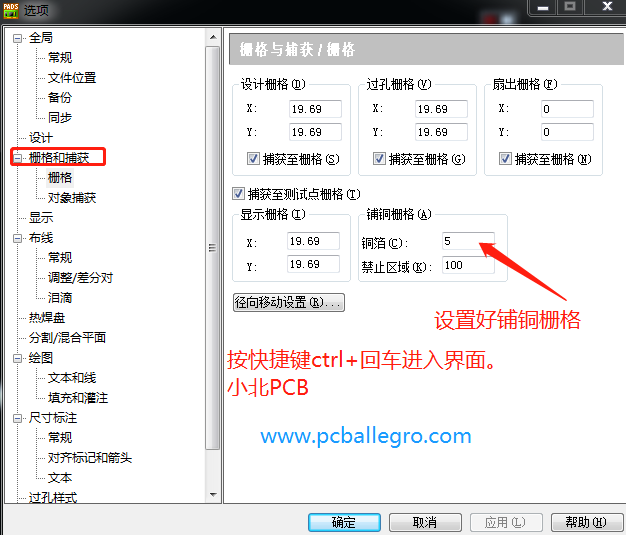

第一步：按快捷键ctrl+回车键，进入选项小窗口中。我们选择栅格和捕获》栅格。设置好铺铜与栅格的间距。如下图所示：

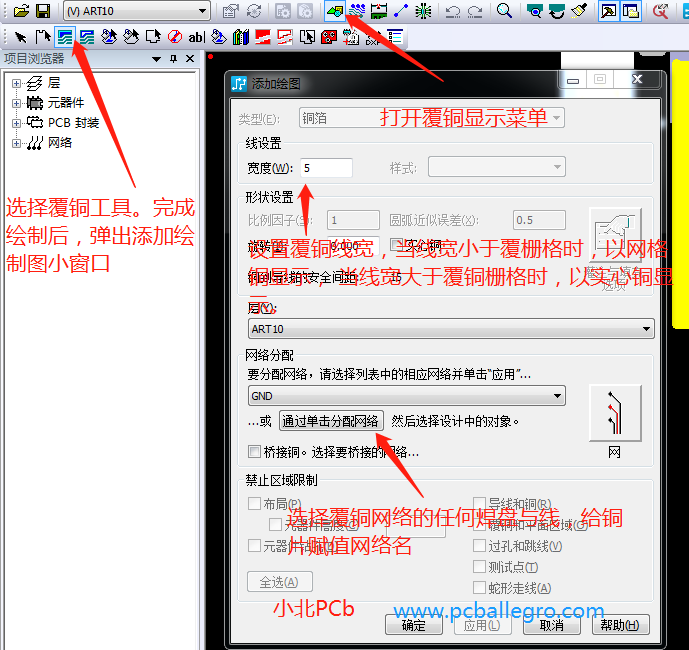

第二步：设置覆铜的线宽：点击铺铜工具，给需要画铜的网络覆上铜。如下图所示。当覆铜线宽小于覆铜覆铜栅格时，铜片是以网络铜的形式显示，可以根据自己的需求来设计网格铜，格点的大小。当覆铜线宽大于覆铜栅格时，覆铜以实心同出现。

原创文章，转载请注明： 转载自 pcb小北设计 http://www.pcballegro.com/

更多pads如何覆网格铜或实心铜及网络设置技巧就讲到这里， 详询http://www.pcballegro.com/PADS.html
