PCB布局完成后，我们就考虑走线了，哪如何去走线呢？这个不得讲解今天的主题走线规则设置。走线规则要考虑现PCB制作厂的工艺。

合理规划走线的宽度、线间距，线与铜，线与孔，线也焊盘，线与板框等等一些规则。下面一起和小北学习layout中如何设置基本规则吧！

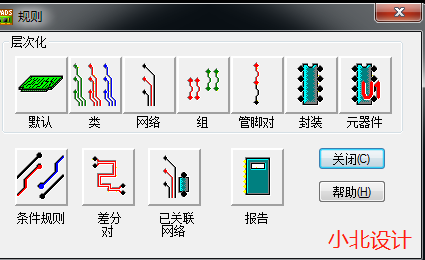

打开PADS layout界面，设置》设计规则。

弹出下面窗口，如下图所示。

我们可以从窗口可以看到，上面有，默认、类、网络、组、管脚对、封装、元器件、条件规则、差分对、电气属性网络、报告等规则类型，那我们在PCB设计时，那些是常用的呢？

只有，“默认”、“类”、“网络”、“条件规则”这几个项。

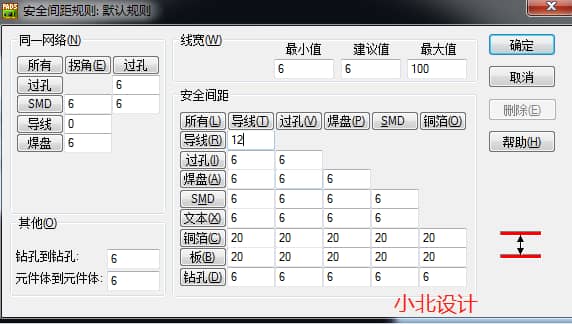

我们打开默认这个，我们打开安全间距。如下图所示，我们可以看到同一网络，线宽，安全间距等项。我们可以设置好线宽，线距，线与过孔，线与铜等等规则。线宽命令w 12  设置线宽12.

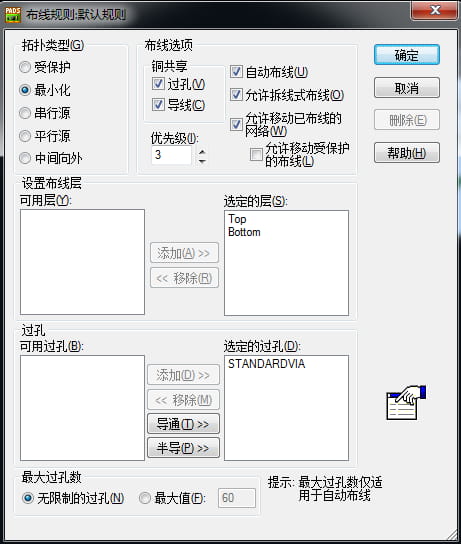

 打开布线项。

有时候我们会现，在layout中无法走线或打孔，这时我们就要在个规则中看了。有没有先中走线层及过孔。

原创：小北PCB。更多的软件规则设置，请关注我们。
