PADS PCB中怎么标注尺寸

PADS by 小北PCB设计

在设计PCB时,我们要了解板框等信息,进行成本核算,这时我们不得不进行板框测量或者标注,最常见的方法是标注,有利于我们的观看。下面和小北一起来学习pads 中如何标注尺寸的吧!


1)尺寸标注前,我们要选择好单位及精度,u mm切换毫米,u m 切换成密尔(mil),执行菜单命令“工具-选项”,将“尺寸标注/文本”标签页的精度设置为3.

PADS PCB中怎么标注尺寸

2)在PCB空白处右击,选择“随意选择”,可以通过过滤器工具,筛选标注需要测量的对象。在工具菜单栏中点击“尺寸标注工具栏”快捷按钮,如下图所示:就可以进入自动尺寸标注的命令,这个时候选择不同的工具就对不向方位的间距进行标注。

PADS PCB中怎么标注尺寸

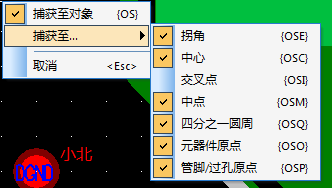

3)单击尺寸工具栏中“水平”按钮,单击右键选择“捕获至中点”和“使用中心线”的命令。然后单击板框长边的一个交点,再单击另外一个交点,就可以出现两点之间的距离了,移动光标到合适的位置之后单击就可以完成水平尺寸的标注

PADS PCB中怎么标注尺寸

更多的pads pcb设计知识,请关注小北。
