pads layout怎么标注尺寸或删除标注

pads layout怎么标注尺寸或删除标注，PCb设计后期工作中，我们要增加标注，方便采购和板厂价格核算。

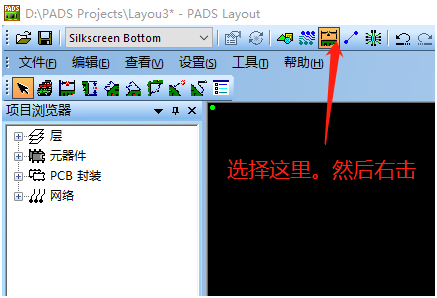

第一：选择测量工具，右击弹出小窗口>>选择板框(select board outline)命令。

注意：在pads layout标注单位前，要进行单位设计。使用毫米单位，请使用u MM .如果使用密尔单位，请使用 u M.

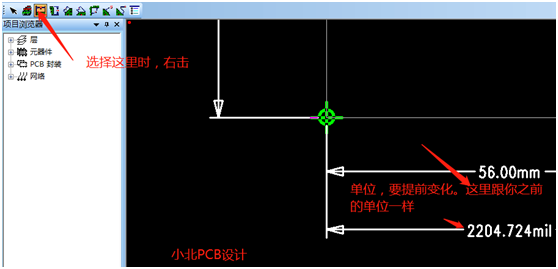

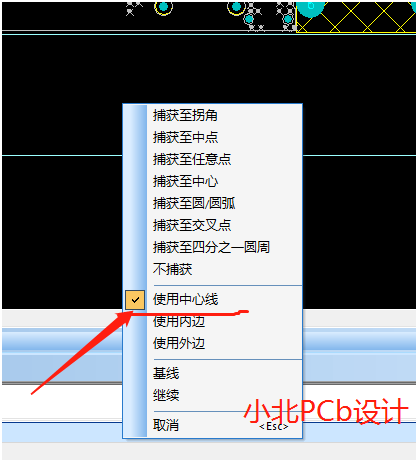

第二：下面我们水平方增加标注为例：在layout中执行，右击》使用中心线，然后选择横向的板框边，在PCB中尺寸标注就会显示出来。

详细如下图所示。

标注如果错了，或者不想标，那如何删除尺寸标注呢？

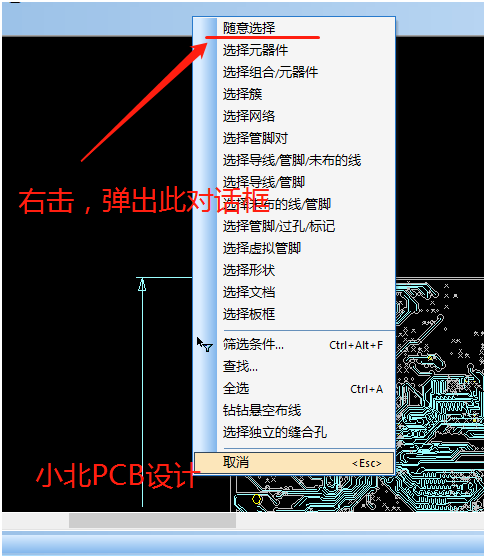

退出所有的命令执行右击>随意选择。框选标注尺,按del键删除。
