Orcad中怎么添加pcb封装及批量修改pcb封装及属性

这里是小北硬件设计，下面我们一起来学习Orcad中怎么添加pcb封装及批量修改pcb封装及属性。

增加原理图封装：打开原理图库，双击需要增加PCB封装元件，然后进入原理图编辑窗口

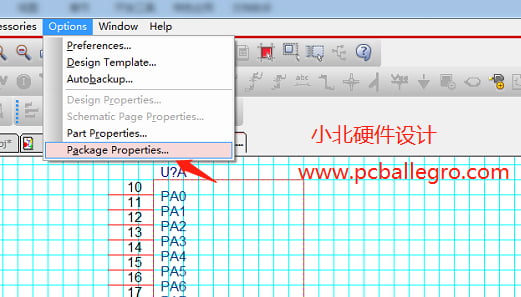

然后执行Option>package Properties..

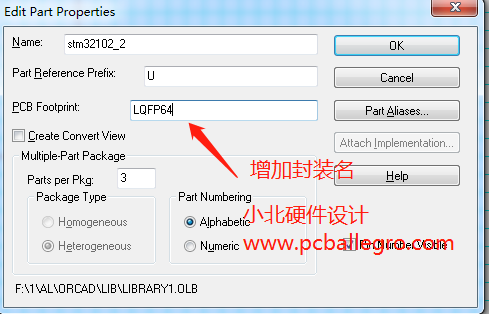

点击反，弹出一个对话框，然后增加封装名称。保存后，回到主页面。

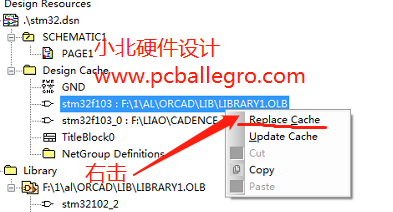

然后，根据下图，选择刚才修改的器件PCB封装的元件，右击选择Replace Cache

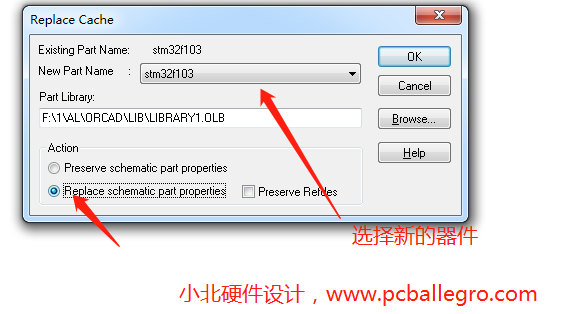

然后弹出一个小的对话框。根据下图操作，然后点击OK，原理图相对应的PCB就会更新

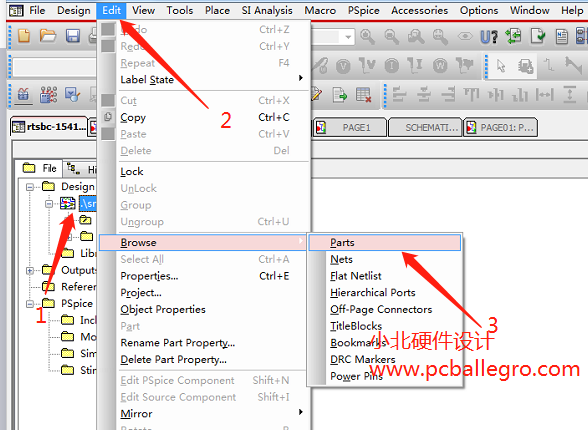

接下我们要学习的是，如何批量更新PCB封装及属性。打开主页面，根据下图操作，分三个步骤。

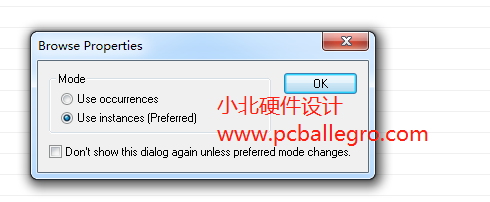

然后弹出一个对话框，直接按OK.

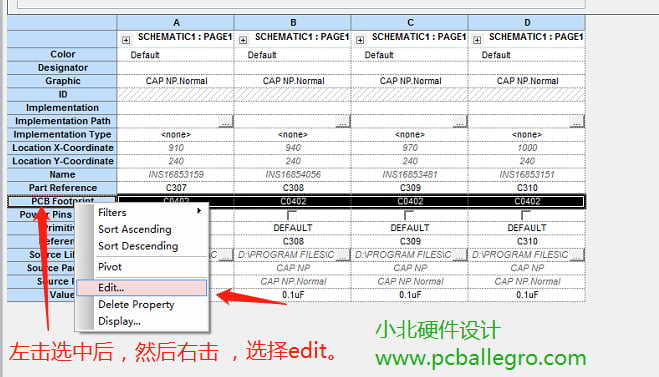

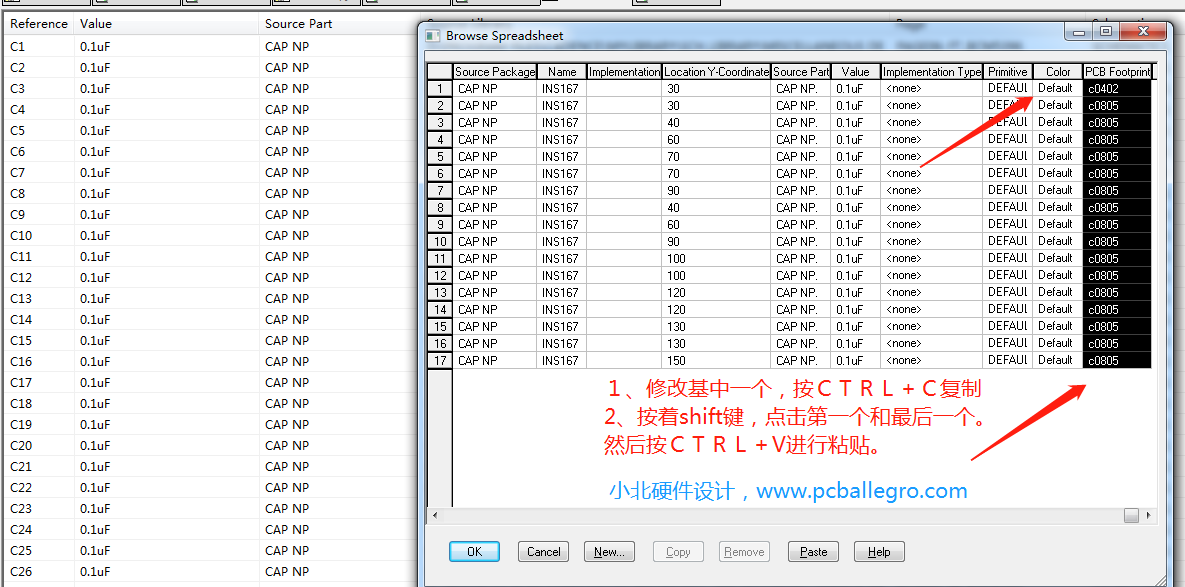

接下来我们将选择需要更更新的元件器件。然后按CTRL+E键，弹出一个对话框。修改中间的参数后，按ok键后，原理图中对应的参数就会相应的更新。

方法二：

我们打开原理图，然后选中需要更新的器件，然后按CTRL+E，弹出如下对话框。

修改后，保存后，对应的原理图中封装就会更新。今天我们的学习的Orcad中怎么添加pcb封装及批量修改pcb封装及属性就到这里了。我是小北，大家和小北一起学习吧。
