PADS中BGA Fanout扇出教程

PADS中BGA Fanout扇出教程设置方法。今天小北PCb为大家讲解：我们首先在器件的某一个PIN脚上设置为原点。

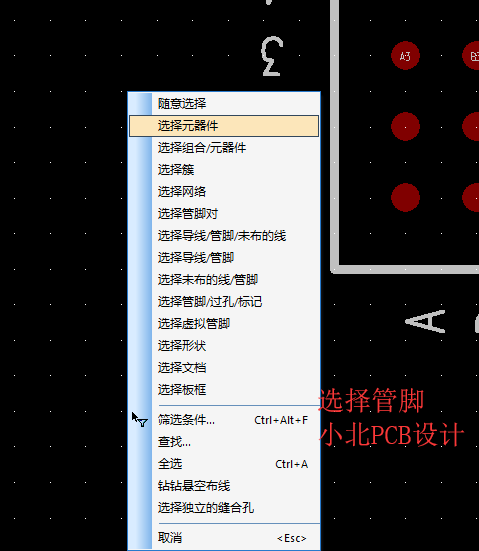

第一、在Pads Layout中右击弹出筛选对话框口，选择管脚，然后鼠标右击选择PIN，按快键命令so（设置原点）。

第二、在PADS中设置好格点。如1.0的BGA格点设为0.5。这样的话，扇出的孔，刚好打到四个焊盘的中心。

在PADS中设计切换单位快捷键（UMM 设置成毫米单位，UM 设置成密尔单位） ，然后设置栅格

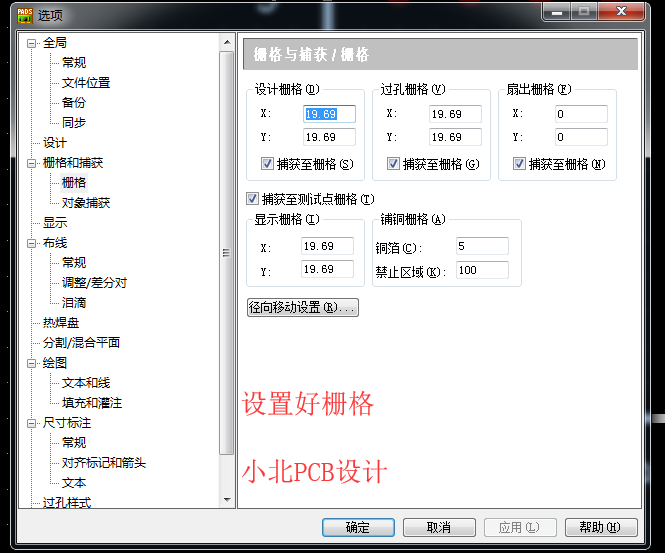

我们使用快捷键g设置栅格，gd设置显示栅格，在Layout 中我们也可以按ctrl+enter弹出下面对话框，进行栅格设置。为扇出做好准备，如下图所示：

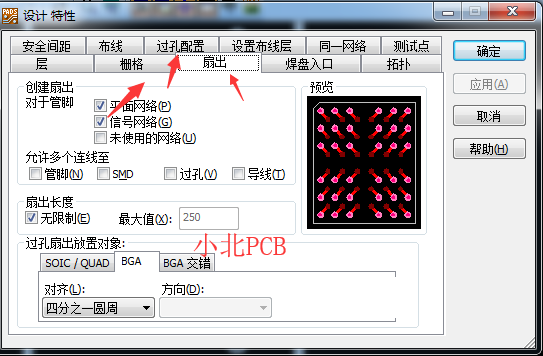

第三、上面设置完成后，再由Pads Layout切换到router中。使用快捷键art+enter，弹出下面对话框。我们分别来设置过孔配置，栅格，扇出这三项。

过孔配置：选择实际需要求，设置好过孔。例如：1.0BGA打10/18mil的孔，0.8BGA打8/16的孔。

栅格：全部取消不选择择。

扇出：我们选择：BGA，对齐：选四分之一圆周。

第四、然后右击选择器件，然后选择器件，右击器件扇出。
