Pads 如何隐藏铺铜连接方式即过孔X的图像，和移除碎铜

Pads 如何隐藏铺铜连接方式即过孔X的图像，和移除碎铜

出显X字这个显像是由于用了混合分割平面铺铜而导致的。

下面为大家介绍下，如何隐藏这种X字

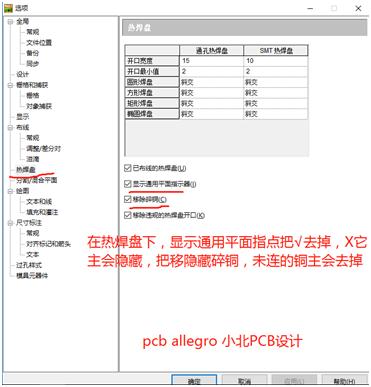

按快捷键CTRL+Enter弹出选项小窗口

我们选择热焊盘  》显示通用平面指示器的√去掉，x字就会隐藏

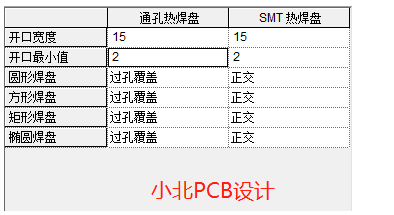

这里我们通常，与孔全连接，与焊盘十字连，发与到大电流的焊盘时，我们也采用十字连接，

保证通流能力如图的示：

在铺铜时，我们很难保证没有碎铜的产生（碎铜是用于一有与其板内的网络连接起来）

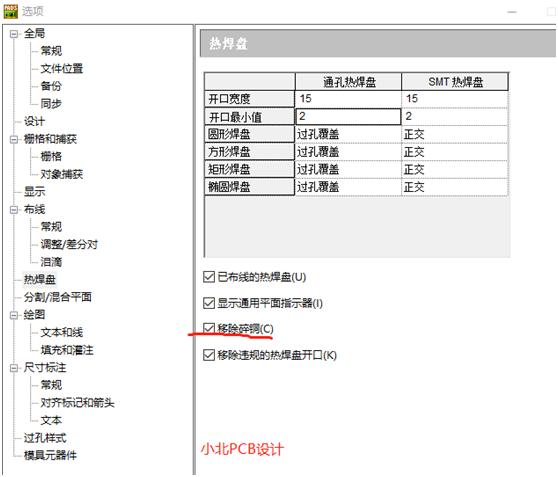

还是按快捷键CTRL+Enter弹出选项小窗口

把移除碎铜的√，勾上就会在铺铜时，把相应的碎同去掉。
