Pads layout 中如何显示网络和设置网络颜色

在PCb设计过程中，我们经常会对电源网络或地网络设置颜色。

在pads教程多会画这么一点，方便于布局与布线。

在一般设计中，我们通常会对电源网络设置类：

下面我们来看pads pcb 设计中如何建立类，给网络线设计颜色

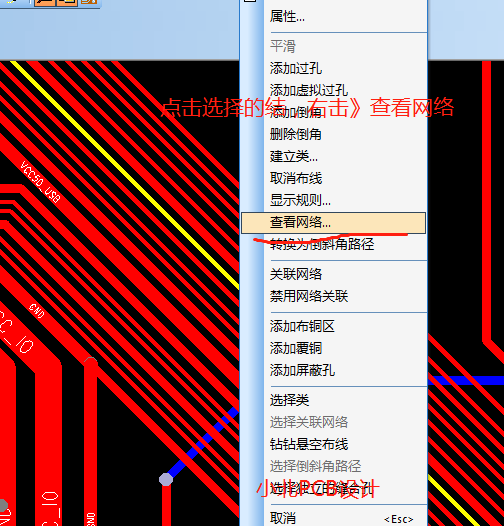

第一点：右击》选择网络（如下图所培示）

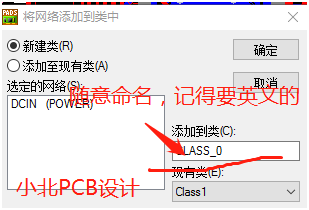

第二步：选择你设好的网线：如果是建类 右击》建立类，pads教程，这一类用于等长，电源等信号设计。

 如果是给网络线设置颜色：  右击》查看网络》

弹出下面对话框：根据对话框里面的内容，选择自己在PCB中想要的效果：可以对类设置颜色，单独显示PCB网络颜色，开飞线等功能
