pads修改覆铜技巧

今天为大家讲的是在日常工作工pads修改覆铜技巧。希望帮助大家学习PADS知识，下面由小北PCB设计室提供，电话18190845168
第一、把铜改成边框形即按快键d+o

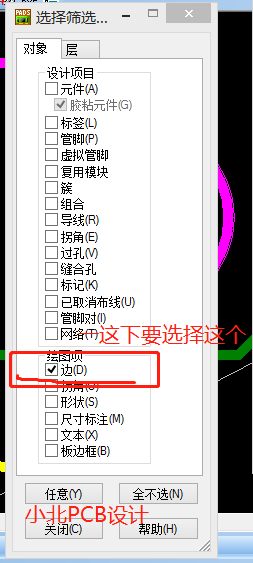

第二、在筛选条件选项中，选择边命令，如下图所示：

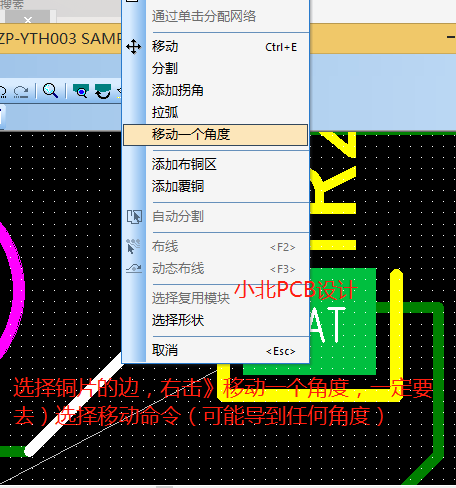

第三、选择铜的边框，右选入择移动一个角度，最好不要去选择移动命令（如果选择移动，可能导到铜片拐弯处出现任意解）。

把铜片修改完成后，在pads layout需要重新覆铜。

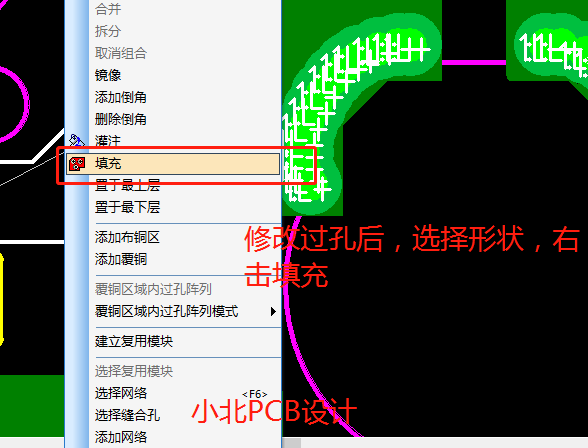

第三、在筛选条件中选形状，右点，重新铺铜。
