我是小北。今天和大家聊的话题是Allegro自带的器件对齐操作。很多新学习PCB的朋友可能都会问这个问题？今天小北就带着大家详细解读。

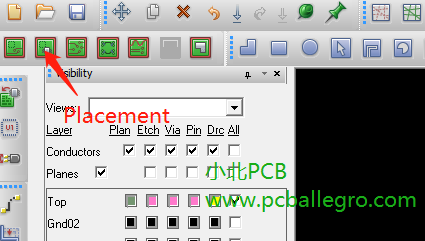

第一、我们切换到Placement Edit模式下。

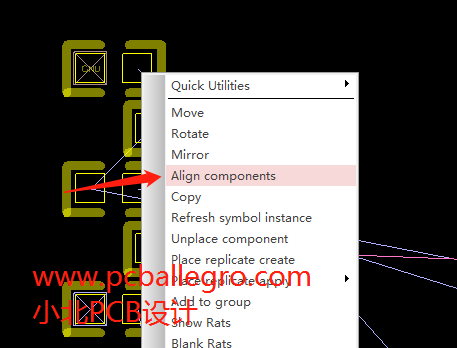

第二、选择所需要对器,右击选择Altign components命令。

第三、选择对齐的方式。

Allegro的器件对齐操作就讲到这里，在实际操作过程种，我们一盘不会去用这个方法。我们利用器件栅格。罢放器件时，我们常用的栅格是25mil。局部用5mil的栅格。打孔也是按这样对删格设置，孔尽量打到25的格点上。这样的话，整板的过孔也将会对齐。
