Allegro不是规则焊盘PCB封装的制作

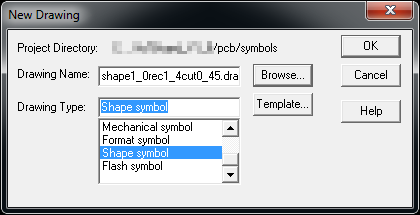

a).打开 Allegro PCB Design GXL 软件，选择 File -> New... , 选择文件路径，输入文件名，选择 shape symbol ，点击 OK 按钮。

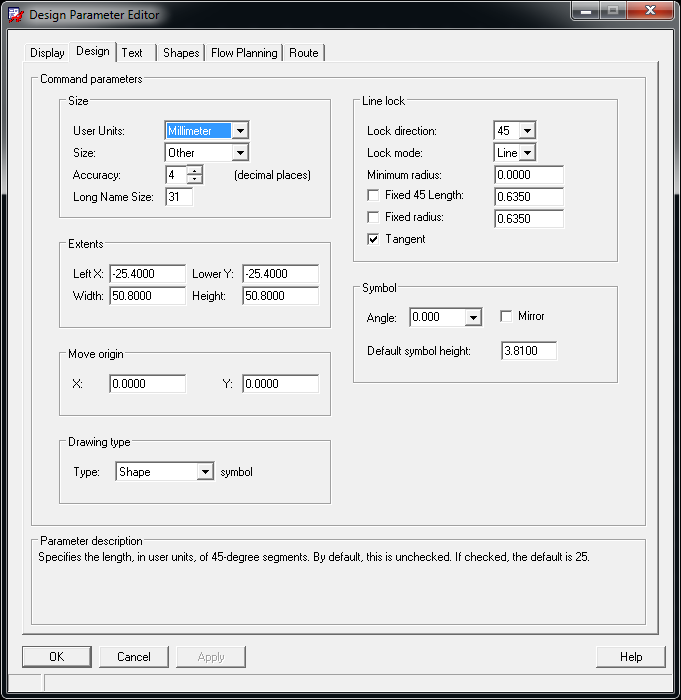

b). 选择 Setup -> Design Parameters... , 弹出对话框，在Design标签页的Size区域，选择长度单位为毫米（Milimeter），点击 OK 按钮。

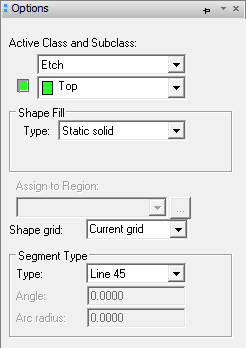

c). 选择 Shape -> Polygon 命令，Option 选项卡内容如下图：
如：x -0.15 -2.7
ix 1.0 iy 1.0
但是我们很多时候不会这样做，我们会结合CAD软件来操作。
导入DXF图，执行Shape->compose shape制作出铜片，并导出Sub-Drawing，用来制作阻焊层。
e). File -> Save 命令，可以保存的路径中看到*.ssm 文件。
这里用allegro比较方便，这是个人习惯，你也可以不同的方法。
选择 File -> New... , 选择文件路径，输入文件名，选择 shape symbol ，点击 OK 按钮
选择 File -> Import -> Sub-Drawing , 弹出 Select Subdrawing to Import 对话框，选择刚才创建的 ClipBoard 文件，点击 OK 按钮。
再利用z-copy制作一个大一点的铜片，记得把原铜片删除。Expand 表示外扩， Offset（0.1000） 表示外扩0.1mm。

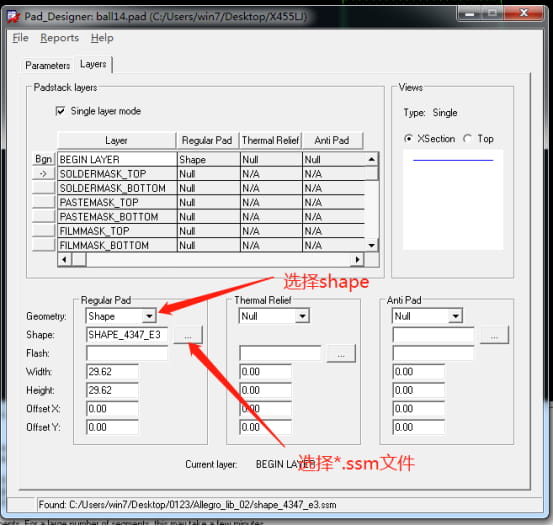

并导出Sub-Drawing，然后重新第a步骤。并利用导入Sub-Drawing命令制作出阻焊层，保存后，打开文件夹下产生一人*.ssm的文件。这时我们所有的焊盘制作的准备已经完成，接下来如何制作焊盘。如下图所示：记得路径的设置
