allegro pcb怎么用位号找元器件

Allegro by Allegro,pads,PCB电路板设计价格,小北PCB设计室
在allegro PCB中有二种不同的查找元器件位号的方法,下面就由小北和大家一起来学习吧!

方法一:导出原理图网表,与pcb建立关联,在PCB中先下命令,如高亮命令,然后再到原理图中选择元器件。然后回到PCB中,可以看到选择的元器件高亮。
allegro pcb怎么用位号找元器件
    1、打开Cadence OrCAD原理图dsn文件(如果在整个文档中查找元件,单击选中dsn文件选择整个文档;如果只在单个Page页面中查找元件,则单击选中该Page页面双击进入该页面)。

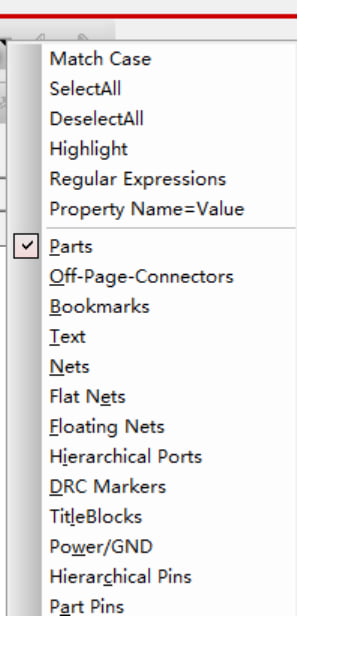

    2、 在Search工具栏的文本框中输入元件位号(点击在Search工具栏的下拉箭头对查询对象进行筛选,只勾选Parts,其它的不要选。然后根据上图第2步,进行搜索元器件。
allegro pcb怎么用位号找元器件

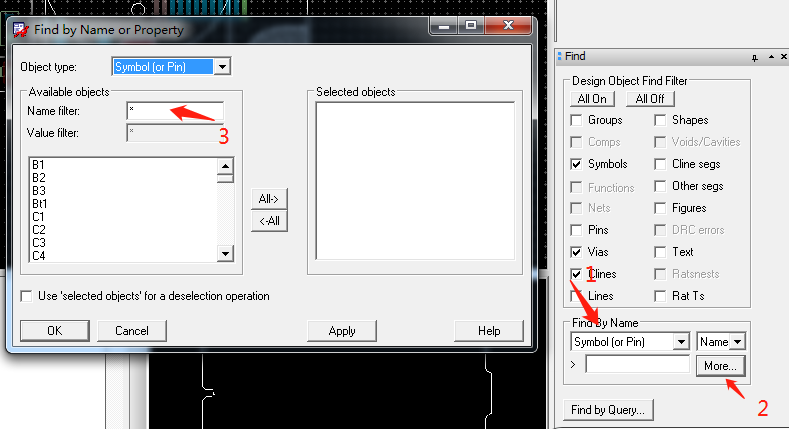

方法二:打开allegro软件,同样下一个命令,可以下高亮,也可以是移动命令,大家可以尝试其它命令。在file小窗口中,选择symbol(or PIn),根据下面的命令查找元器件。

allegro pcb怎么用位号找元器件
