小北好久没有和大家聊天了,就在昨天小北发现一个小秘密。那就是测量小技巧。大家可以关注我的微信众公号。

我们平时在画PCB时,太多数时间里我们用的是MIL单位,如果我们在画PCB画的过程中去切换,就会导致一些误差。那我们不想去切换单位,又想得到毫米单位,那怎么操作呢?

下面就由小北和大家一起来操作吧!

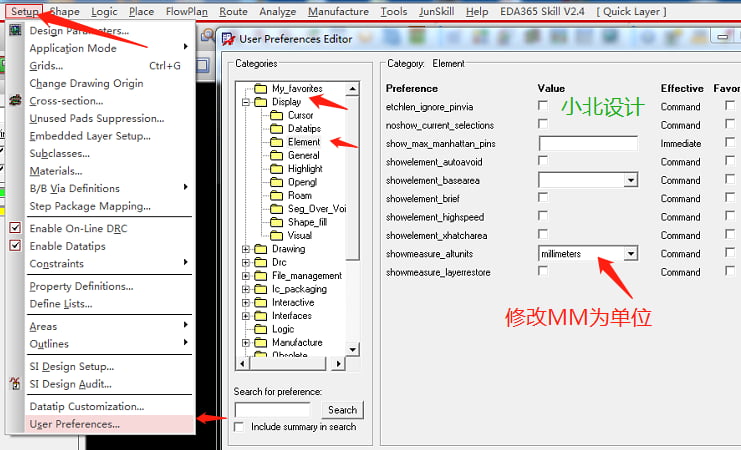

打开allegro软件,Setup>user Preferences..打开user Preferences Editor窗口。如下图所示:

Allegro测量小技巧

选择Display>Element>showeasure_altunits修改成millimeters。应用后,我们再去应用测量小工具。就会同时显示出MMmil单位。

Allegro测量小技巧
