Cadence Allegro如何对比两份PCB文件差异

Allegro by AD,Allegro,pads,PCB设计,电源模块,硬件基础及SMT32知识—小北设计

Cadence进行硬件设计时的二个重要组件为OrcadAllegro,一个是原理图设计,一个是PCB设计在我们日常使用时,经常会改动图纸,如果工程文件复杂庞大,容易忘记改动内容。在进行PCB设计的时候,有时候会需要对修改前后的两份PCB文件.brd文件进行对比,以便于核对前后修改后的不同,哪些地方有差异,减少不便要的错话。下面和小北一起来用Allegro软件对两份PCB文件进行差异化的对比,具体操作步骤如下所示;

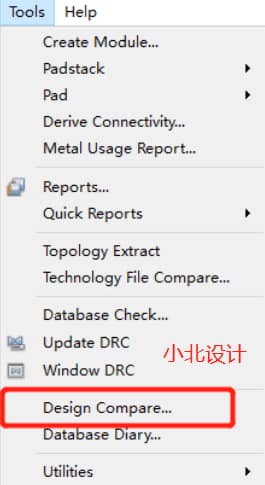

1、从修改前的板中导出需要对比的文件,执行菜单命令Tools-Design Compare命令,会自动弹出Design Compare对话框,操作如下图所示;

Cadence Allegro如何对比两份PCB文件差异

 2、然后会在当前PCB文件的根目录下产生后缀为xml的文件;

Cadence Allegro如何对比两份PCB文件差异

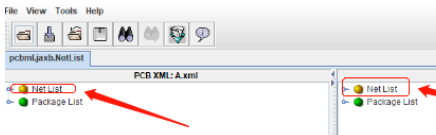

 3、打开改版后的PCB文件,同样执行Tools-Design Compare对话框,也会弹出如图上图所示的界面,同样生成xml文件,然后执行界面中点击File-load,导入之前生成的原板的xml文件,导入后,软件会自动进行对比,并产生对比的结果,有差异的地方会用不同的颜色进行标注,如图下图所示:

Cadence Allegro如何对比两份PCB文件差异

 并将差异用黄色高亮出来,双击NetList查看具体差异。

就是在Cadence Allegro软件中,对比Orcad原理图修改前后PCB.brd文件的差异化方法。小北同学就到这里结束了。
