今天小北和大家一起来学习由Callegro allegro画的STM32开发板的规则设置，下载地址为：

https://pan.baidu.com/s/1Nfa2omc0CBeGwyVBzo9c0A 提取码：q3m2

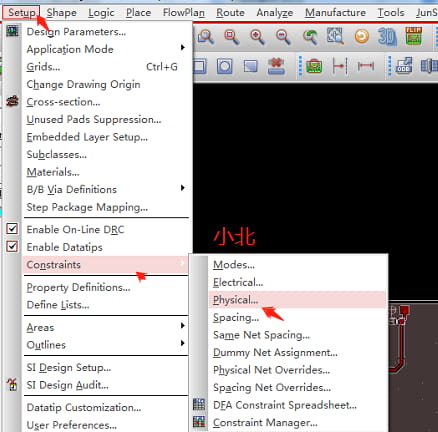

第一：执行setup>physical...，如下图所示，我们打开线宽设置规则。

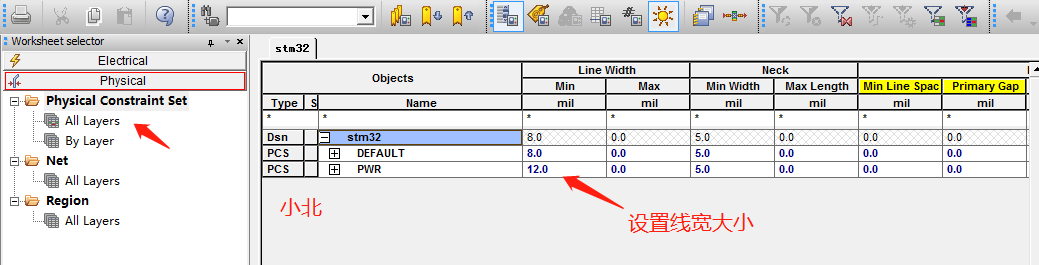

线宽规则设置如下，我们设置下线宽的大小，如果在走线时小于所设线宽，我们可以在 neck栏中设置 minwidth和 maxLength，下图是设置了两种线宽，一个正常线宽，一个电源线宽。详细请见STM32_PCB板。详细请见STM32_PCB板。

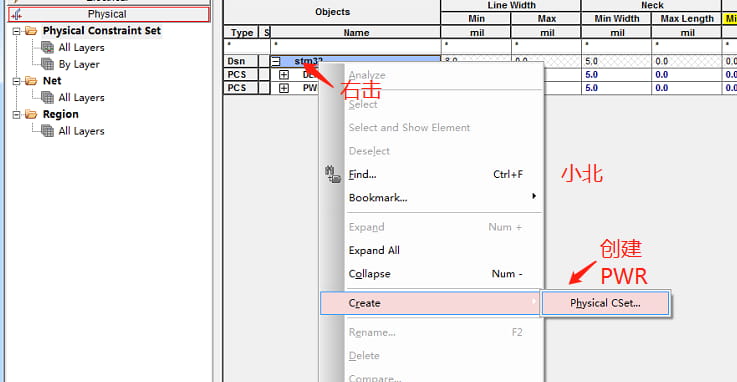

默认情况下只有default组，那PWR怎么来的呢？我们可以根据下图指示来创建pwr

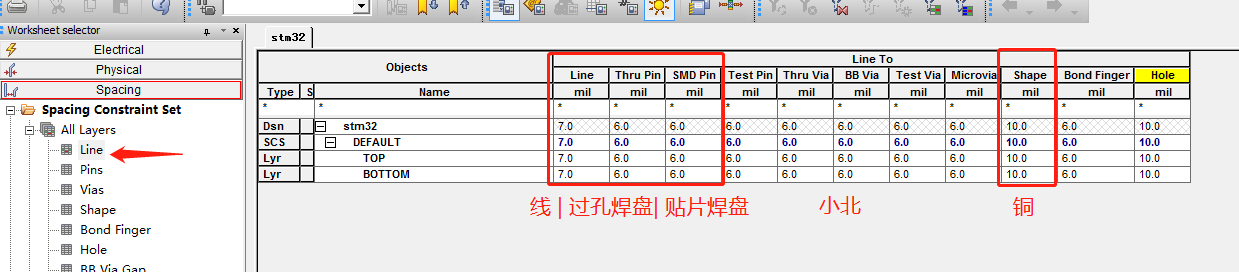

第二：Spacing项，设计线与线，线与过孔，线与宽，线与铜之间的间距规则。如果你是设置同一网络的间距，那就要设置same net spacing项了。

这里我们设计line 线，Thru PIN 插件焊盘，SMD PIN 贴片焊盘，Thru via过孔，Shape 铜片。

根据上面的设置，我们可以尝试与PIN与线，PIN与孔，之间的设置。

我们设置好这一切后，那怎么应用到我们的PCB中去呢？

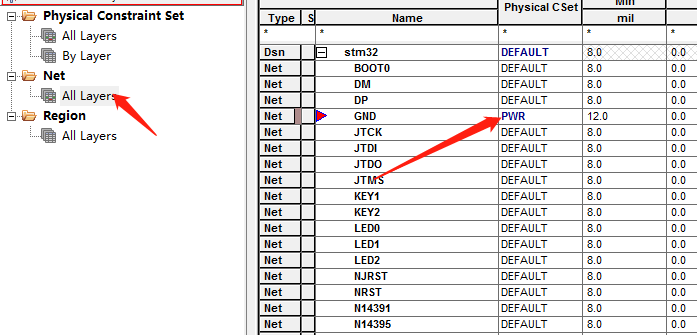

我们选择NET，然后把值赋值进去。这样就可以在pcb中体现出来的。
