Allegro中如何在禁止铺铜区打过孔或走线不报DRC错误呢？

在一些特殊的地方，我们不允许铺铜，但是可以走线和打孔。这时我们想到的是在Allegro区域中画一个Route Keepout区域，来禁止所有的铜与线走进来。如果我们的线走进来，会报DRC错误。那我们怎么反这个错误消灭呢？下面就由小北PCB，为大家常用的两种方法：

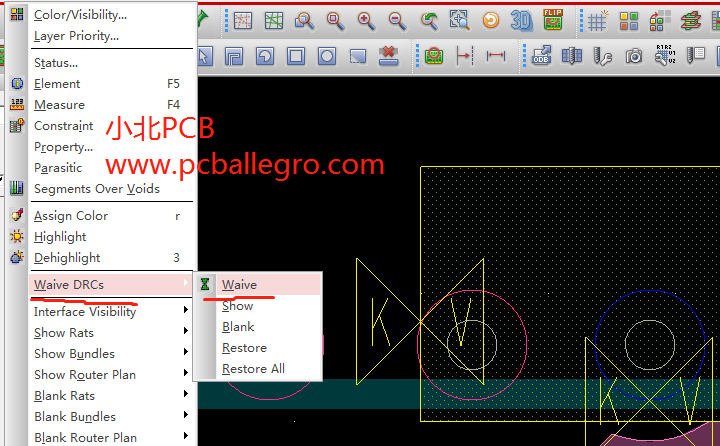

第一种：执行Wavie DRC，把允许错误的DRC隐藏起来。

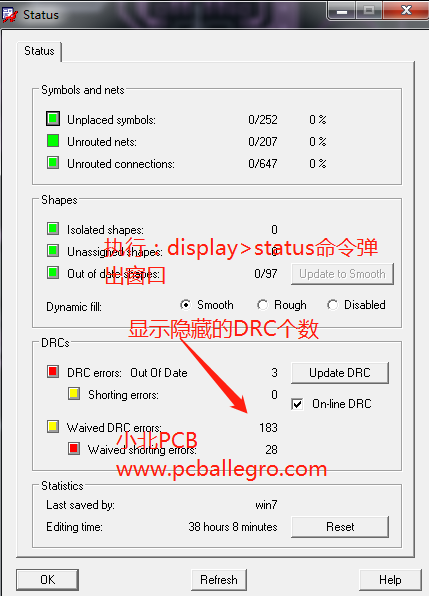

我们执行Display 》status可以查看隐藏的DRC个数，如下图所示：

第二种：允许在此区域内打孔走线，但不允许铺铜。

执行：Edit》properties命令。选择禁止布线区域，系统自动弹出如下窗口：

今天的内容：Allegro中如何在禁止铺铜区打过孔或走线就讲到这里了，更多的知识点，请关注小北PCB。
