_{PCB allegro中如何替换部分过孔,或全局的过孔。}

在PCB allegro设计中，如果一不留意，就把过孔打错了，或打大小，

这时，我们要PCB中的某一部过孔进行替换：

下面为大家介绍下在没有SKILL的情况下，我们怎么去PCB中修改某部分过孔。

 修改过孔前，我们要把过孔库加入到PCb中（也就是说，您的PCb库下面必须要有过孔）

先首我们来介绍，全局过孔的替换，

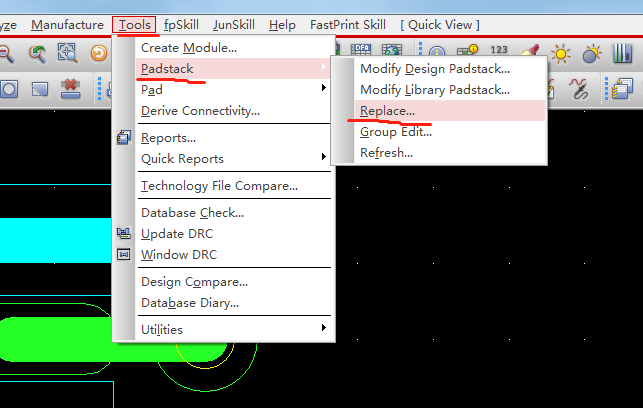

在tools >PADStack>replace

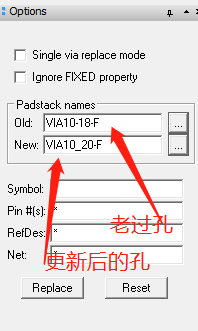

弹出下如下菜单

按下replace后，

PCB allegro 的过孔全部替换回来

下面介绍下PCballegro里如果何替换部分过孔。

在tools >PADStack>group edit

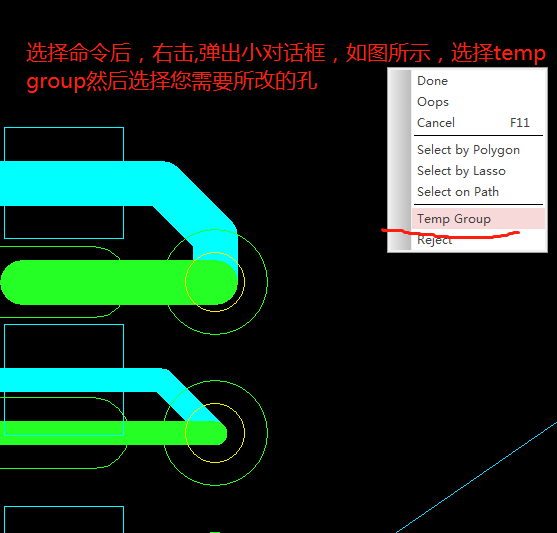

然后，右键，选择temp group，框选您想要修改的过孔（如果选择了您不想要的，按cttl+鼠标，就取选择的孔）

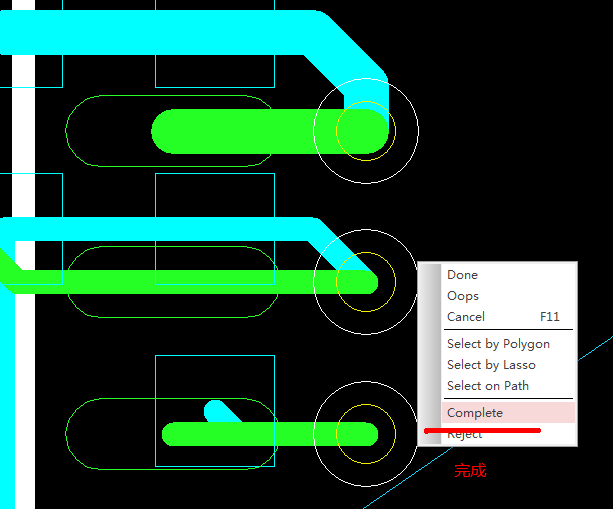

选择完成后：再次右击，选择完成，弹出一个对话框出来：

PCBallegro小北设计

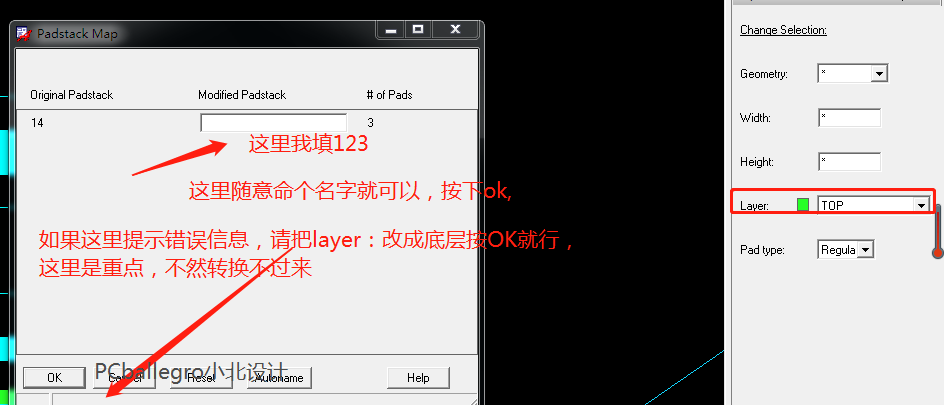

请根据下图，做好设计，不然换孔不成功

设计完成后，我们又回到全局替换过孔的步骤：

在PCballegro中选择tools >PADStack>replace

按下replace,效果如图所示，本文来自于PCballegro 小北PCB设计
