allegro PCB设置原点的方法
刚入学习PCB设计时，我们的师父再三的提醒着，导入DXF图后，要我们一定要先设原点，不要到后面就忘记了。下面就由小北PCB设计室为大家讲解下Allegro PCB设置原点方法详细步骤，希望大家在PCB设计时一定不要忘记设计置原点。如果您不知道导DXF的方法，请阅读“allegro 导入DXF文件”资料。

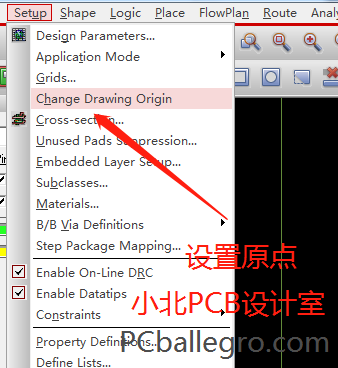

第一、在PCB中，原点一般设在DXF的左下角，执行setup下的change Drawing origin命令。
然后鼠标移到左下，两个线的交叉外或圆上，然后鼠标右击，选择捕追方式。
如果您选择是捕追交点。执行命令后，软件自动把原点设到交叉点。

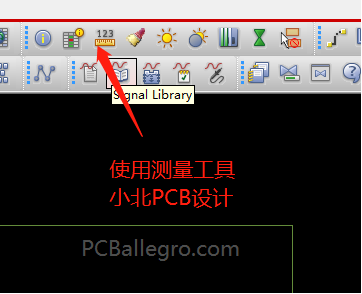

第二、使用PCB中的测量工具测量板框的原点座标，点击需要建立原点的十字交点。这种设置原点
方法我们不常用，这里也给大家讲解下。

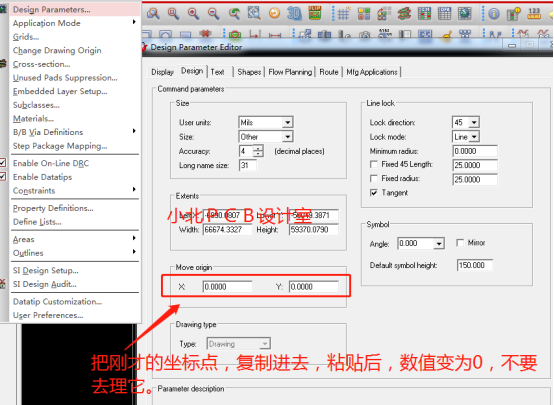

弹出一个对话框，把座标点复制。粘贴到下面。
按确定后，原点自动调到刚才测量的十它交叉点。
Allegro PCB设置原点的方法到这里结束了，希望对大家有所帮助，原创由小北PCB设计室提供。
