Allegro PCB如何对板框倒角或导成圆弧

Allegro中板框倒角或导成圆弧这个命令必须在线属性下执行，如果您是铜片属性，请您改成线属性，操作如下

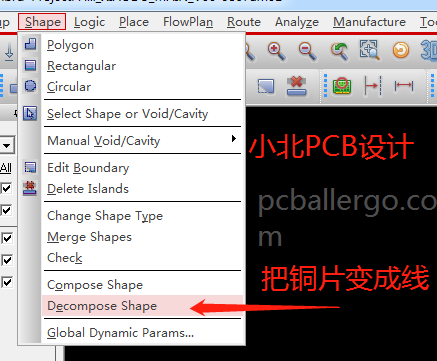

执行Decompose Shape命令，把铜片属性的板框变成线属性线的板框。下面由小北PCB介绍下Allegro PCB的详细步骤吧！

第一、Allegro PCB设计中板框圆弧过程：

执行manufacture下面的Drafting命令，如图所示：

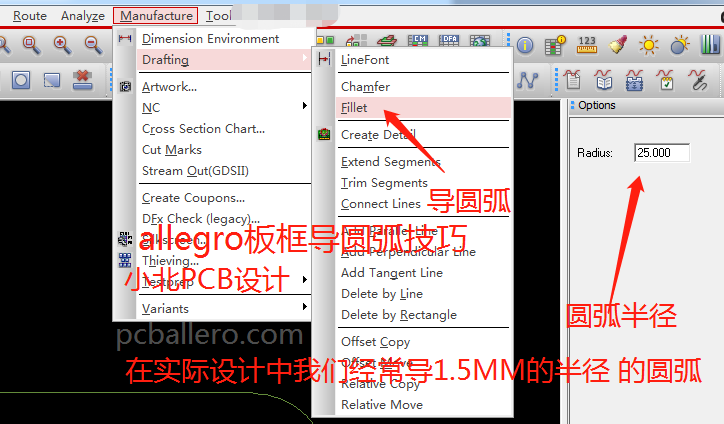

执行命令后，在allegro PCB 中的options窗口中，设置我们需要的的半径。我实际PCB中，我们经常设半径为1.5MM，大约等于60mil,然后去点击板框的两个边。

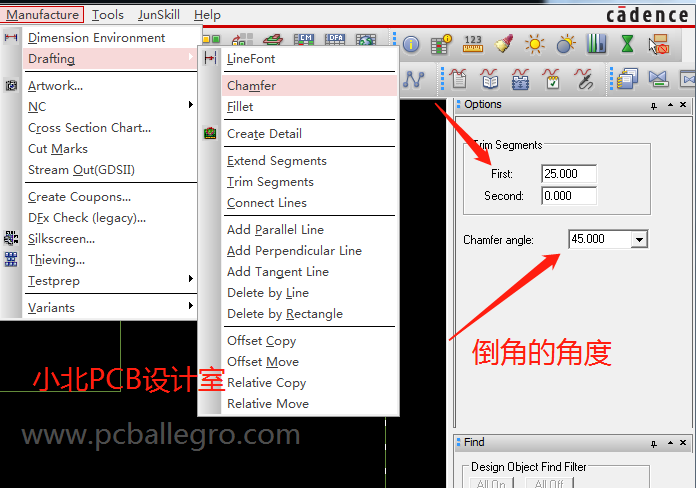

第二、Allegro PCB设计中板框倒角：执行Manufacture命令下的Drafting命令。在options窗口设计切线长度以及角度。
