allegro 增加或删除标注尺寸

allegro增加标注尺寸，有利于我们方便对PCb尺寸大小确定，有利于采购核对PCB的价格

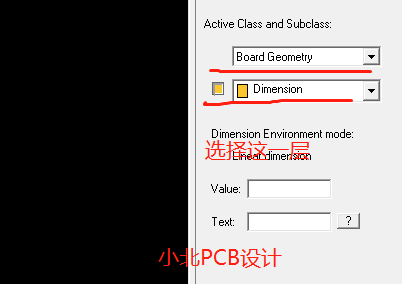

第一：开启board geometry >>dimension

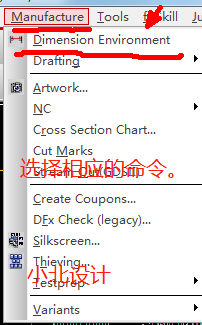

第二：下命令 manfacture >> dimension environment

第三：

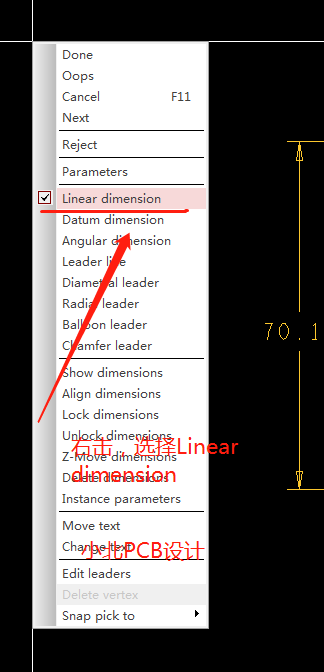

右击，弹出小对话框，选择对应的命令 linear dimension

第四：

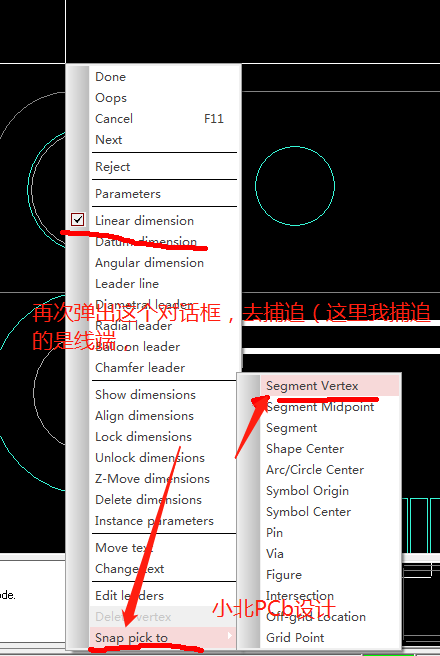

再次右击，弹出相同的对话框 ，看下图选择，根据要求，选择不同的捕追方式，选择二个端点，移动鼠标，对应的标尽就出来了

下图是捕追线的端点

下面我们讲如何删除标注尺寸：

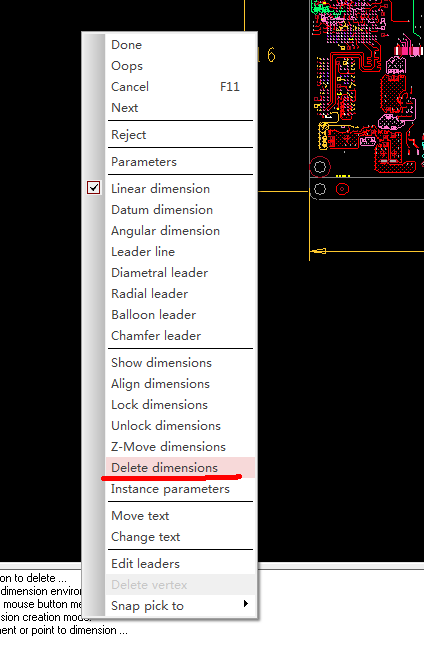

还是重复上面的命令，选择delete dimensions 再次去选择标注，就删除了
