PCB allegro 如何去掉PCB中的PIN或过孔未连接的的盘

Allegro by 小北 PCB设计技巧，PCB小知识，PCB方案指点

PCB allegro 如何去掉PCB中的PIN或过孔未连接的的盘

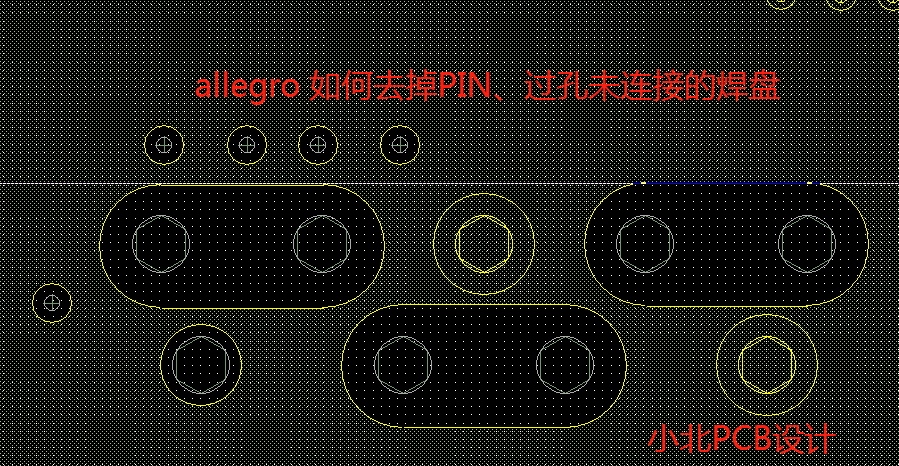

allegro中去掉孔未连接的的盘

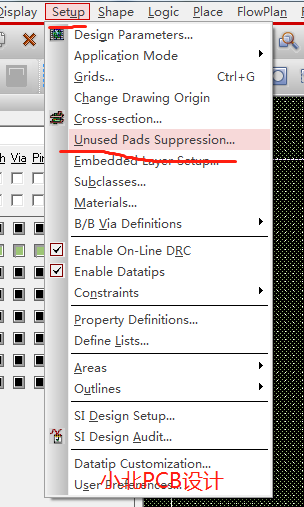

选择setup>>unused pads suppression..命令

allegro中去掉孔未连接的的盘

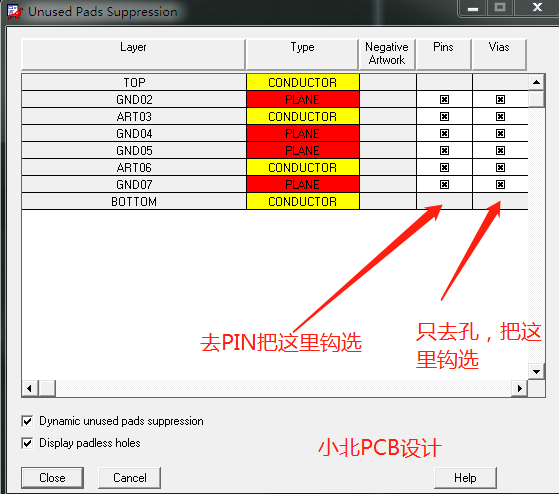

弹出下面对话框，您要去掉所有未连接的PIN与过孔明，全部去，把后面的钩全部钩上，

如果您只选择某一层，只钩那一层


allegro中去掉孔未连接的的盘

原创文章，转载请注明： 转载转载自 pcb小北设计 http://www.pcballegro.com/

更多PCB设计小知识  http://www.pcballegro.com/allegro/41.html
