allegro里如何设置铺铜的连接方式

allegro里如何设置铜片的连接方式

allegro中我们常用的有二种，一种十字连接，一种全连接

下面为大家介绍下我们如何设置allegro铜片连接方式的

在菜单栏下 shape>>global Dynamic Shape Parameters弹出下面小窗口：

（这是对整板铜片的设置）

如查你要单独设置某一块铜片连接方式：选择您需要设置的铜片，右击parameters,如下图所示

执行命令后，弹出global Dynamic Shape Parameters窗口，和全板设置一样（只不过这里只对单独设置一块铜片）

下面我们来单独设置某个PIn脚铜片的连接方式：

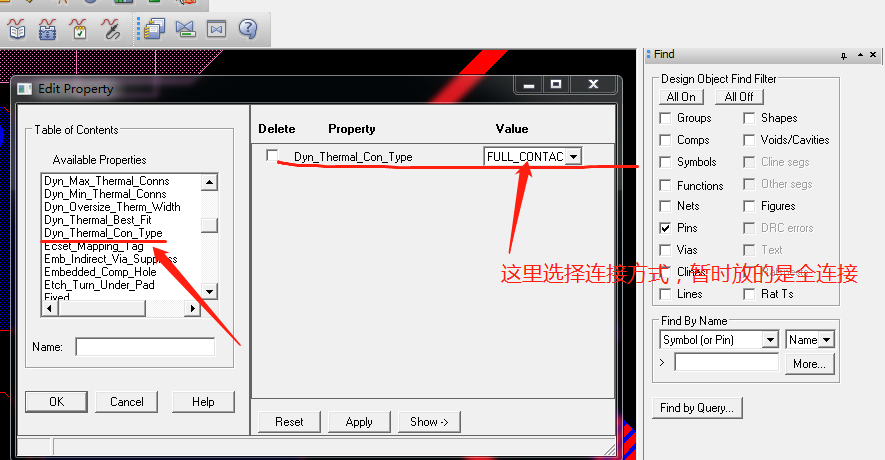

打开Edit>Edit Property：find里只选择PIn单击某一个引脚，弹出下面对话框，在这里我选择dyn_themal_con_type

这里可以选择PIN的连接方式，下图是设置的是pin的全连接。根据自己需要设置连接方式。
